Magazyn materiałów dłużycowych BridgeTower

BridgeTower – centralny magazyn materiałów dłużycowych

System przeznaczony jest do składowania dużej liczby materiałów oraz obsługi produkcji i kompletacji. Zapewnia dużą pojemność magazynową, szybki dostęp do materiału oraz wspiera organizację przepływu materiału pomiędzy magazynem, produkcją i wysyłką.

Skonsultuj projekt Zobacz realizacje

o 85%
mniejsza powierzchnia
do 20 m
wysokości składowania
do 5 ton
na półkę
do 12 m
długości profili

Dla Kogo

BridgeTower sprawdza się tam, gdzie potrzebna jest duża pojemność magazynowa oraz sprawna organizacja przepływu materiału

Wraz ze wzrostem liczby materiałów, procesów produkcyjnych oraz operacji magazynowych coraz trudniejsze staje się utrzymanie sprawnej organizacji materiału. Materiał trafia do wielu stanowisk pracy, procesów kompletacji oraz wysyłek, a liczba lokalizacji magazynowych stale rośnie.

Brzmi znajomo?

Potrzebna jest bardzo duża pojemność magazynowa
Materiał obsługuje wiele procesów jednocześnie
Rośnie liczba indeksów i lokalizacji magazynowych
Organizacja przepływu materiału staje się coraz bardziej złożona
Potrzebny jest magazyn gotowy na dalszy rozwój

Korzyści

Duża pojemność i sprawna organizacja przepływu materiału

BridgeTower umożliwia składowanie dużej liczby materiałów dłużycowych w jednym systemie magazynowym. Możliwość obsługi wielu procesów jednocześnie sprawia, że system sprawdza się zarówno przy produkcji, jak i kompletacji materiału.

Duża liczba lokalizacji magazynowych
System umożliwia składowanie dużej liczby materiałów, partii oraz końcówek w jednym magazynie.
Szybki dostęp do materiału
Automatyczny system magazynowy zapewnia sprawny dostęp do materiału niezależnie od jego lokalizacji.
Obsługa produkcji i kompletacji
Jeden magazyn może jednocześnie zaopatrywać stanowiska produkcyjne oraz wspierać procesy kompletacji i wydań materiałowych.
Centralizacja materiału w jednym systemie
Materiały przechowywane są w jednym magazynie zamiast w wielu rozproszonych lokalizacjach.
Efektywne wykorzystanie przestrzeni magazynowej
Duża liczba lokalizacji magazynowych pozwala zwiększyć pojemność magazynu bez proporcjonalnego zwiększania zajmowanej powierzchni.
Zarządzanie materiałem i resztówkami
System wspiera identyfikację materiału według indeksu, partii, atestu oraz długości, ułatwiając zarządzanie materiałem i resztówkami.

Budowa i zasada działania

Centralny magazyn materiałów dłużycowych

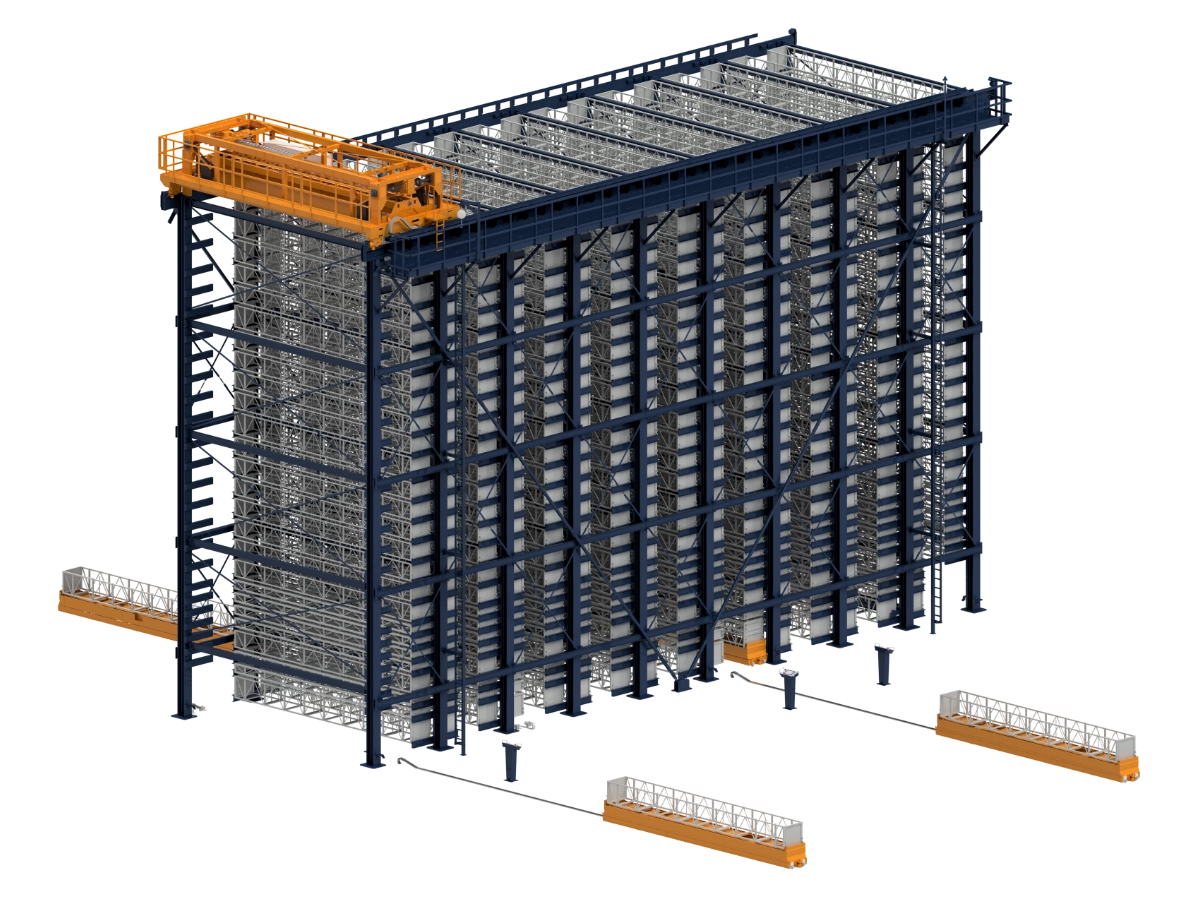

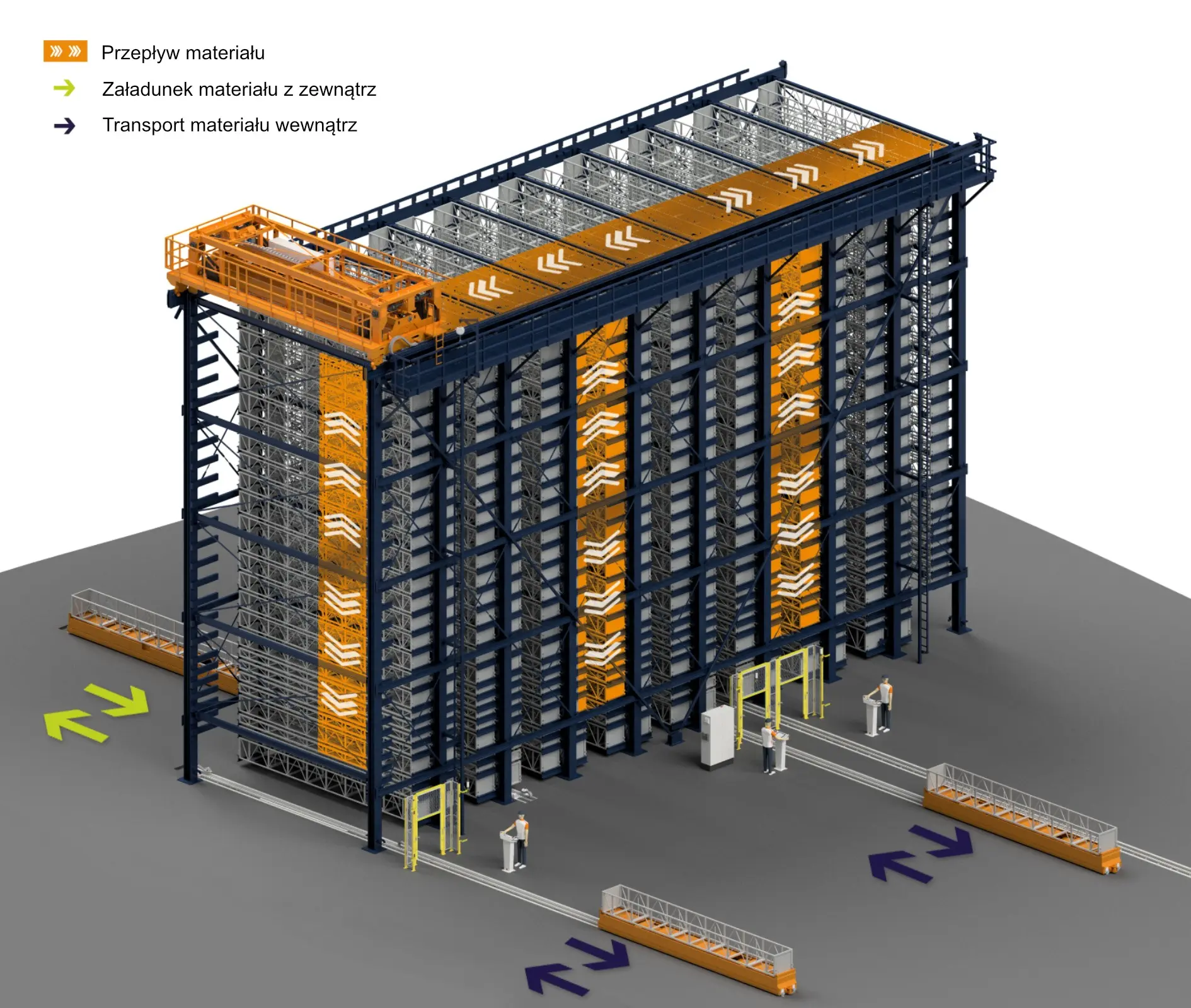

BridgeTower składa się z regałów magazynowych, systemu transportu półek oraz stacji załadunkowo-rozładunkowych. Wybrana półka automatycznie trafia do odpowiedniej stacji, zapewniając szybki dostęp do materiału oraz sprawną obsługę produkcji, kompletacji i wydań materiałowych.

Skonsultuj projekt

Potrzebne animacje

Kompaktowy BridgeTower

Rozwiązanie dla zakładów potrzebujących dużej pojemności magazynowej przy ograniczonej powierzchni zabudowy – kilka wież magazynowych oraz jedna lub więcej stacji załadunkowo-rozładunkowych.

BridgeTower o dużej pojemności

System składający się z większej liczby wież magazynowych przeznaczony do obsługi dużej liczby materiałów oraz lokalizacji magazynowych.

BridgeTower z wieżami nad drogą transportową

Konfiguracja umożliwiająca wykorzystanie przestrzeni nad drogami transportowymi, przejazdami lub innymi obszarami wykorzystywanymi przez zakład.

Konfiguracje

Magazyn dopasowany do materiału i skali działalności

BridgeTower może być wykorzystywany do składowania profili, rur, prętów oraz innych materiałów dłużycowych o różnych długościach, przekrojach i sposobach pakowania. Wymiary półek, ich nośność oraz konfiguracja magazynu dobierane są indywidualnie do wymagań projektu.

Półki kratownicowe – do składowania większości profili, rur, prętów oraz innych materiałów dłużycowych luzem lub w wiązkach.
Półki kłonicowe – do materiałów dostarczanych w zbitkach, koszach oraz innych jednostkach transportowych wymagających zabezpieczenia bocznego.
Półki z pełnym poszyciem – do krótkich odcinków materiału, resztówek oraz elementów wymagających pełnego podparcia.
System może zostać wyposażony w wiele stacji załadunkowo-rozładunkowych obsługujących produkcję, kompletację, przyjęcia oraz wydania materiału, również poza halą produkcyjną.
Przedstawione konfiguracje stanowią jedynie przykłady najczęściej spotykanych układów – liczba wież, lokalizacja stacji oraz sposób zabudowy magazynu dobierane są indywidualnie do wymagań projektu i dostępnej przestrzeni.

Parametry systemu BridgeTower

Wymiary półek, długości materiału, liczba lokalizacji magazynowych oraz nośności dobierane są indywidualnie do wymagań projektu.

Parametr	Wartość
Długość materiału	do ponad 12 m
Typowe nośności półek	2 t, 3 t, 5 t
Liczba lokalizacji magazynowych	200+
Rodzaje materiałów	profile, rury, pręty, kształtowniki
Sposób składowania	luzem, w wiązkach, w pakietach
Załadunek materiału	suwnica, żuraw, wózek widłowy, zawiesia
Lokalizacja stacji	wewnątrz lub na zewnątrz hali

Oprogramowanie i integracje

Pełna identyfikacja materiału, partii i resztówek

BridgeTower dostarczany jest z oprogramowaniem Flower Store umożliwiającym zarządzanie materiałem, lokalizacjami magazynowymi oraz operacjami magazynowymi. System wspiera identyfikację materiału według partii, atestu, długości oraz innych parametrów wykorzystywanych podczas codziennej pracy magazynu.

Poznaj Flower Store

Zarządzanie materiałem i lokalizacjami
Flower Store umożliwia zarządzanie materiałem, półkami magazynowymi oraz historią wszystkich operacji wykonywanych w magazynie.
Identyfikacja partii, atestów i wytopów
System pozwala przypisywać do materiału informacje o partii, atestach, numerach wytopu oraz innych danych wymaganych przez proces produkcyjny lub klienta.
Zarządzanie resztówkami i różnymi długościami materiału
System rozróżnia materiał wsadowy oraz resztówki, umożliwiając ich niezależną identyfikację i wykorzystanie.
Rozliczanie w sztukach, metrach i kilogramach
Materiał może być ewidencjonowany w sztukach, metrach bieżących oraz kilogramach. System automatycznie przelicza ilości zgodnie z przyjętymi parametrami materiału.
Webowe oprogramowanie i panel operatorski
System dostępny jest zarówno z poziomu przemysłowego panelu operatorskiego, jak i przez przeglądarkę internetową.
Integracja z ERP
BridgeTower może zostać zintegrowany z systemami ERP oraz innymi rozwiązaniami wykorzystywanymi w przedsiębiorstwie.

Realizacje BridgeTower

Przykładowe realizacje

Magazyny BridgeTower wykorzystywane są do składowania profili, rur, prętów oraz innych materiałów dłużycowych. Poniżej prezentujemy przykładowe wdrożenia pokazujące różne sposoby wykorzystania systemu.

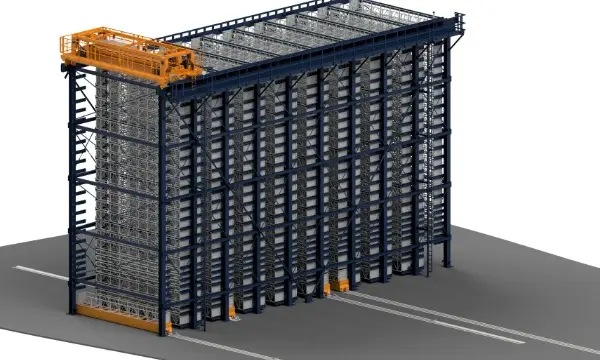

System składowania profili BridgeTower
Pierwsza realizacja projektu z wykorzystaniem automatycznego systemu składowania BridgeTower o pojemności 1365 ton dla firmy Metaltech-Piasecki
