Magazyn gabarytów TransferTower

TransferTower – magazyn narzędzi i nietypowych ładunków o zwiększonej pojemności

System pozwala zwiększyć pojemność magazynową, uporządkować składowanie dużych i ciężkich elementów oraz zapewnić szybki dostęp do każdego ładunku

Skonsultuj projekt Zobacz realizacje

o 85%
mniejsza powierzchnia
do 20m
wysokości składowania
do 5 ton
na półkę
do 13m
długości półki

Dla Kogo

TransferTower sprawdza się tam, gdzie potrzebna jest większa pojemność dla dużych i ciężkich ładunków

W wielu zakładach narzędzia, formy, matryce, sprawdziany, gitterboxy, palety i oprzyrządowanie produkcyjne składowane są w różnych miejscach hali – na posadzce, klasycznych regałach albo w strefach odkładczych przy stanowiskach. Wraz ze wzrostem liczby takich elementów coraz trudniejsze staje się utrzymanie porządku, szybkie odnalezienie właściwego ładunku oraz jego bezpieczne pobranie.

Brzmi znajomo?

Pojedynczy magazyn przestaje wystarczać
Nietypowe ładunki zajmują coraz więcej miejsca na hali
Różne elementy są rozproszone po zakładzie
Pobranie ciężkiego ładunku wymaga odpowiedniego handlingu
Szukanie narzędzi wydłuża przygotowanie stanowiska

Korzyści

Większa pojemność i szybki dostęp do różnych ładunków

System zwiększa pojemność oraz gęstość składowania, zapewnia szybki dostęp do każdego elementu i może zostać dopasowany do masy, gabarytu oraz sposobu pobrania ładunku.

Większa pojemność magazynowa
Połączone sekcje magazynowe pozwalają zwiększyć liczbę składowanych elementów bez rozpraszania ich po różnych miejscach hali.
Więcej ładunków na tej samej powierzchni
Automatyczny magazyn pozwala zwiększyć gęstość składowania narzędzi, form, gitterboxów, palet i innych dużych elementów.
Szybki dostęp do każdego ładunku
Wybrana półka trafia do stacji załadunkowo-rozładunkowej, dzięki czemu operator ma szybki dostęp do potrzebnego narzędzia, formy, sprawdzianu lub pojemnika.
Łatwiejszy handling ciężkich elementów
Magazyn może zostać dopasowany do obsługi ładunków pobieranych ręcznie, wózkiem, suwnicą, żurawiem lub specjalnym wózkiem narzędziowym.
Różne typy ładunków w jednym magazynie
TransferTower może obsługiwać matryce, formy, sprawdziany, gitterboxy, palety, stojaki, uchwyty oraz inne nietypowe ładunki wykorzystywane w zakładzie.
Obsługa ładunków do 5 ton
TransferTower może zostać zaprojektowany do obsługi ciężkich narzędzi, form, matryc oraz innych ładunków o masie do 5 ton na półkę.

Budowa i zasada działania

Większy magazyn z dostępem do każdego ładunku

TransferTower składa się z połączonych sekcji magazynowych, windy transportującej półki oraz stacji załadunkowo-rozładunkowych. System dostarcza wybraną półkę do stacji, gdzie ładunek może zostać pobrany ręcznie, wózkiem, żurawiem, suwnicą lub specjalnym oprzyrządowaniem – w zależności od jego masy, gabarytu i sposobu pracy zakładu.

Skonsultuj projekt

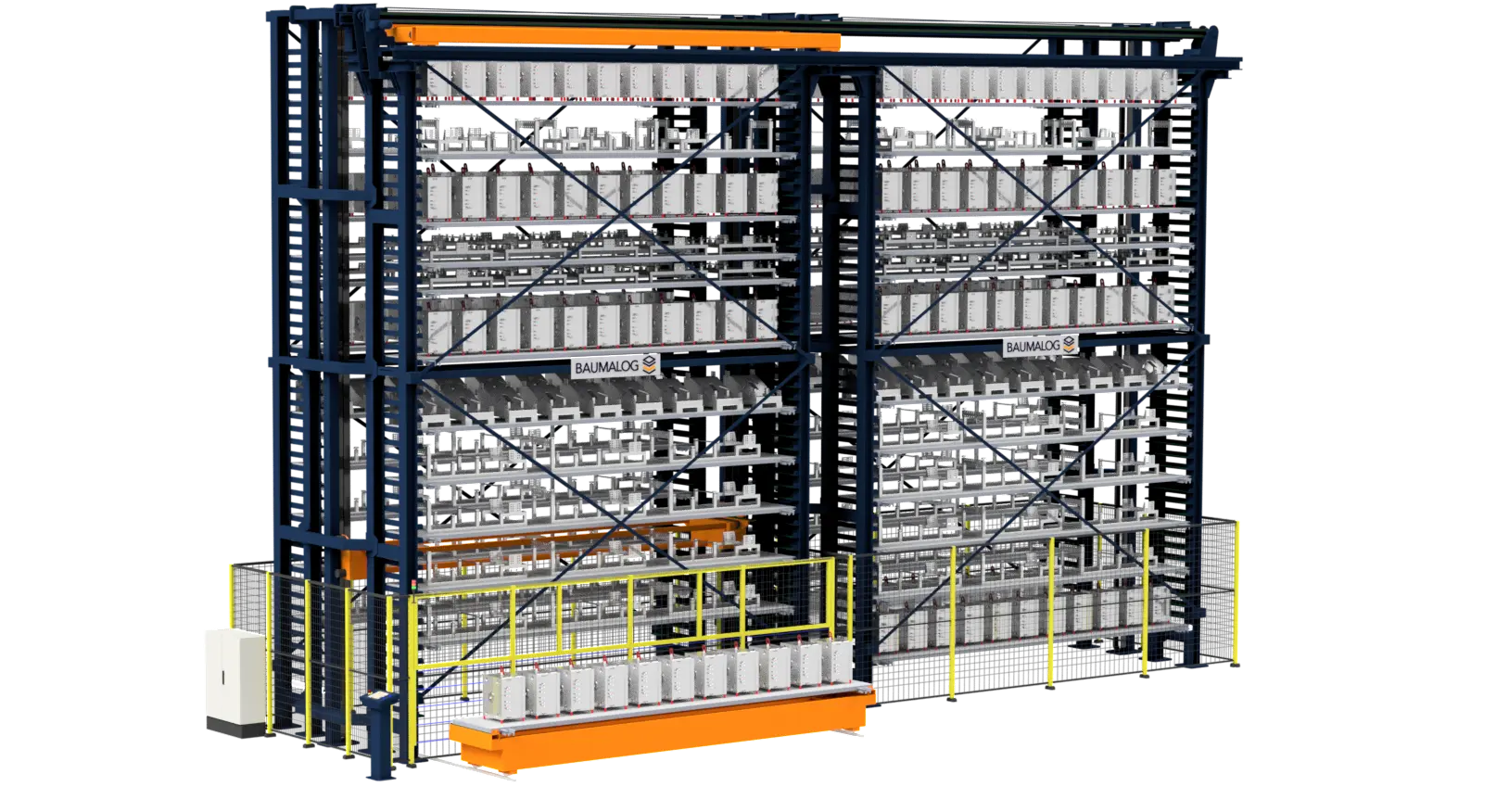

Regały ustawione obok siebie

Najbardziej naturalny sposób zwiększenia pojemności magazynu. Układ pozwala rozbudować system wzdłuż ściany hali i wygodnie organizować dostęp do większej liczby półek.

Regały ustawione jeden za drugim

Układ stosowany tam, gdzie hala jest dłuższa niż szersza lub gdy dostępna przestrzeń wymusza zabudowę w głąb. Pozwala zwiększyć pojemność bez rozbudowy systemu na szerokość.

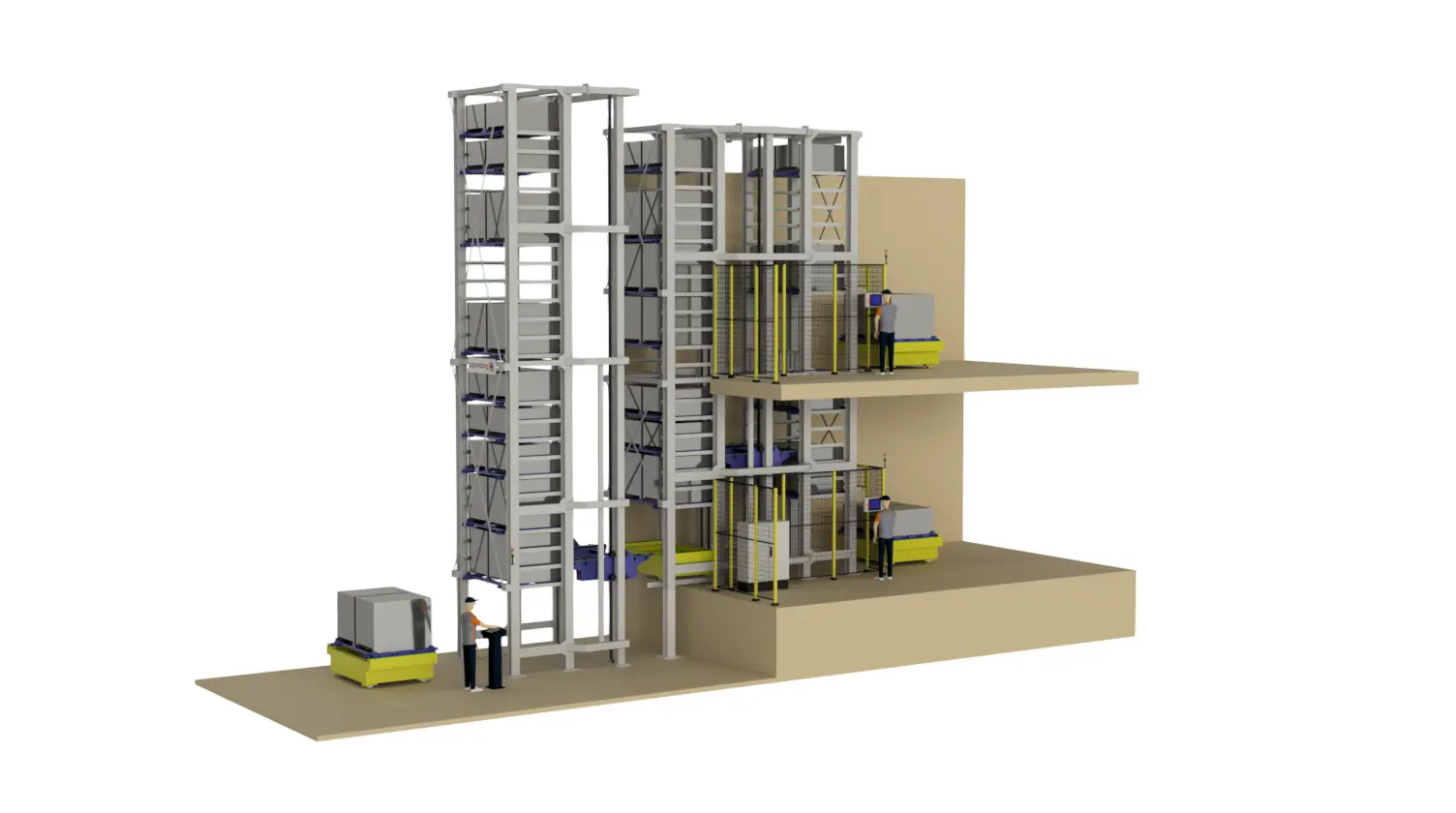

Regały przechodzące przez wiele pięter

Konfiguracja łącząca większą pojemność z dopasowaniem do konkretnego layoutu hali, sposobu pracy i rodzaju składowanych ładunków.

Parametry systemu TransferTower

Wymiary półek, nośność, konstrukcja oraz sposób pobrania dobierane są indywidualnie do rodzaju składowanych elementów i wymaganej pojemności magazynu.

Parametr	Wartość / zakres
Nośność półki	do 5 t
Typ ładunku	narzędzia, formy, matryce, gitterboxy, palety, oprzyrządowanie
Konstrukcja półki	dobierana do ładunku
Sposób pobrania	ręcznie, wózek, żuraw, suwnica, specjalne oprzyrządowanie
Wymiary półek	projektowane indywidualnie
Liczba półek	większa pojemność niż w pojedynczym magazynie TwinTower
Miejsce pracy	hala produkcyjna, strefa narzędziowa, obszar przy stanowiskach produkcyjnych

Oprogramowanie i integracje

Oprogramowanie do zarządzania narzędziami i ładunkami

TransferTower dostarczany jest z oprogramowaniem Flower Store umożliwiającym zarządzanie składowanymi elementami, lokalizacjami magazynowymi oraz historią operacji.

Poznaj Flower Store

Zarządzanie lokalizacjami
System pokazuje, na której półce znajduje się konkretny ładunek i umożliwia jego szybkie przywołanie do stacji.
Identyfikacja narzędzi i oprzyrządowania
Do składowanych elementów można przypisać indeks, nazwę, opis, typ, numer narzędzia lub inne dane wykorzystywane w zakładzie.
Wsparcie przezbrojeń
Szybkie odnalezienie i pobranie właściwego narzędzia, formy lub oprzyrządowania pomaga ograniczyć czas przygotowania stanowiska do pracy.
Historia operacji
System rejestruje operacje magazynowe, dzięki czemu można sprawdzić, kiedy i przez kogo dany element był pobierany lub odkładany.
Webowe oprogramowanie i panel operatorski
System dostępny jest zarówno z poziomu przemysłowego panelu operatorskiego, jak i przez przeglądarkę internetową.
Możliwość integracji z ERP
TransferTower może zostać zintegrowany z systemami ERP lub innymi rozwiązaniami wykorzystywanymi do zarządzania produkcją i magazynem.

Realizacje TransferTower

Przykładowe realizacje

Magazyny TransferTower wykorzystywane są do składowania narzędzi, form, matryc oraz innego oprzyrządowania produkcyjnego.

SmartFlow System z wycinarką MAZAK
Automatyzacja wycinarki laserowej MAZAK o wymiarach 3×1,5 m z użyciem systemu MultiLoader i regału automatycznego TransferTower w firmie Alaser.
Linia do automatyzacji dwóch wycinarek TRUMPF
Automatyzacja dwóch wycinarek laserowych TRUMPF o wymiarach 3×1,5 m i 4×2 m z magazynem automatycznym TransferTower w firmie Wemax.
Regały TwinTower do składowania profili
Firma Ponzio wdrożyła automatyczny system magazynowy na profile składający się z dwóch regałów TwinTower.
