Magazyn materiałów dłużycowych TransferTower

TransferTower – automatyczny magazyn materiałów dłużycowych o zwiększonej pojemności

System przeznaczony jest do składowania profili, rur, prętów oraz innych materiałów dłużycowych. Zapewnia szybki dostęp do materiału, zwiększa pojemność magazynu oraz usprawnia kompletację materiału do produkcji i wysyłek.

Skonsultuj projekt Zobacz realizacje

o 85%
mniejsza powierzchnia
do 20 m
wysokości składowania
do 5 ton
na półkę
do 12 m
długości profili

Dla Kogo

TransferTower sprawdza się tam, gdzie liczba materiałów przekracza możliwości pojedynczego magazynu

Wraz ze wzrostem liczby indeksów, długości materiałów oraz ilości składowanego materiału pojedynczy magazyn może przestać zapewniać wystarczającą pojemność. Jednocześnie nadal potrzebny jest szybki dostęp do materiału, sprawna kompletacja oraz wygodna obsługa magazynu.

Brzmi znajomo?

Pojedynczy magazyn nie zapewnia wystarczającej pojemności
Coraz więcej miejsca zajmują profile, rury i pręty
Kompletacja materiału staje się coraz bardziej czasochłonna
Potrzebna jest większa pojemność bez reorganizacji magazynu
Rozwój firmy wymaga dalszej rozbudowy magazynu

Korzyści

Większa pojemność bez zmiany sposobu pracy

System zapewnia szybki dostęp do materiału, usprawnia kompletację oraz pozwala obsługiwać większą liczbę indeksów i lokalizacji magazynowych.

Większa liczba materiałów w jednym systemie
Większa liczba półek pozwala składować więcej materiałów, partii oraz resztówek bez utraty dostępu do poszczególnych lokalizacji magazynowych.
Szybki dostęp do każdego materiału
Operator otrzymuje dostęp do wybranego materiału bez konieczności wyszukiwania go w magazynie lub wykonywania dodatkowych operacji transportowych.
Większa gęstość składowania
TransferTower pozwala przechowywać większą ilość materiału na tej samej powierzchni niż tradycyjne regały wspornikowe.
Łatwiejsza kompletacja materiału
Szybki dostęp do wszystkich lokalizacji magazynowych usprawnia przygotowanie materiału do produkcji oraz wysyłki.
Zarządzanie materiałem i resztówkami
System umożliwia identyfikację materiału według indeksu, partii, atestu oraz długości, wspierając zarządzanie resztówkami i materiałami o różnych długościach.
Magazyn gotowy na dalszy rozwój
System może być rozbudowywany wraz ze wzrostem liczby materiałów oraz potrzeb magazynowych zakładu.

Budowa i zasada działania

Jeden system magazynowy o większej pojemności

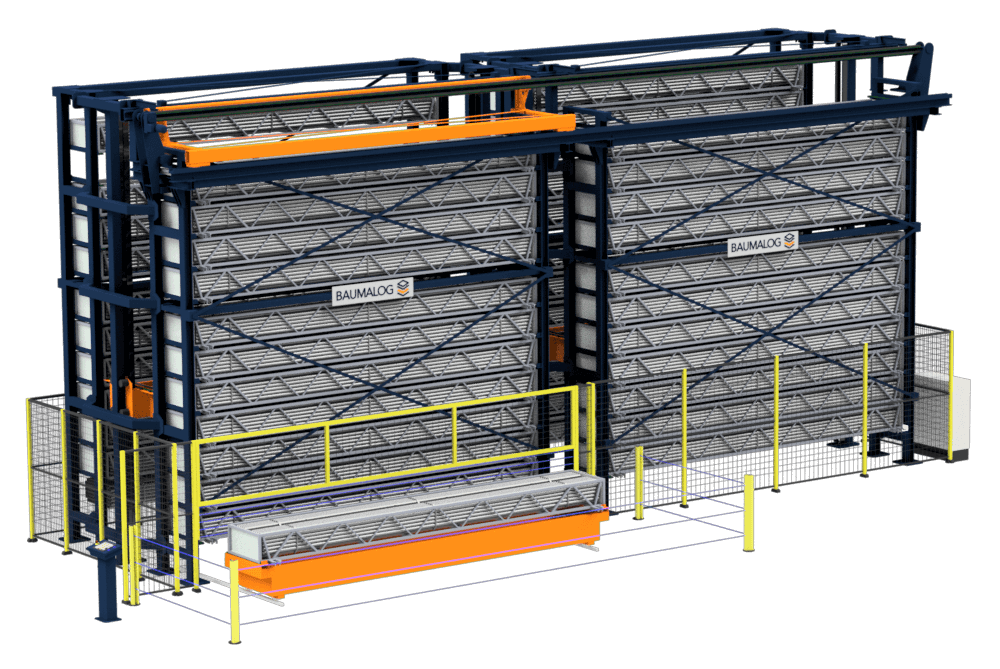

TransferTower składa się z kilku sekcji magazynowych połączonych wspólnym systemem transportu półek oraz stacjami załadunkowo-rozładunkowymi. System dostarcza wybraną półkę bezpośrednio do operatora, zapewniając szybki dostęp do materiału niezależnie od wielkości magazynu.

Skonsultuj projekt

Dwie sekcje magazynowe ze wspólną stacją

Najczęściej stosowana konfiguracja pozwalająca zwiększyć pojemność magazynu przy zachowaniu jednej stacji załadunkowo-rozładunkowej.

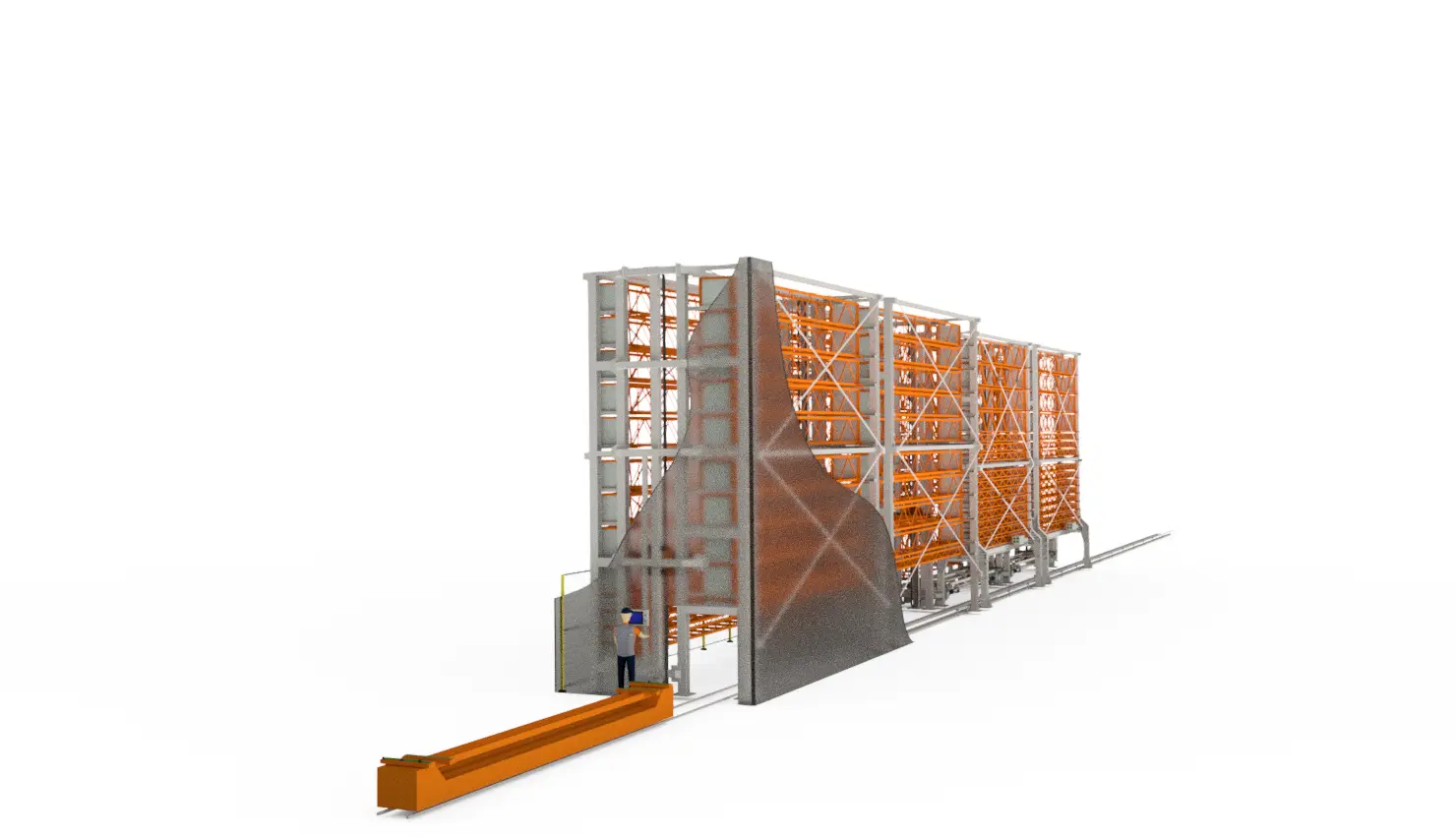

Sekcje magazynowe ustawione jedna za drugą

Rozwiązanie stosowane tam, gdzie układ hali nie pozwala na rozbudowę magazynu wszerz.

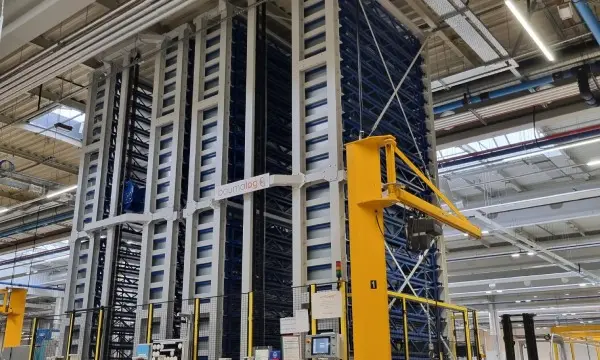

System wielosekcyjny

Kilka sekcji magazynowych pracujących jako jeden magazyn o zwiększonej pojemności.

Konfiguracje

Większa pojemność przy zachowaniu szybkiego dostępu do materiału

TransferTower może być wykorzystywany do składowania profili, rur, prętów oraz innych materiałów dłużycowych o różnych długościach, przekrojach i sposobach pakowania. System pozwala zwiększać pojemność magazynu poprzez łączenie kolejnych sekcji magazynowych pracujących jako jeden system.

Półki kratownicowe – do składowania profili, rur, prętów oraz innych materiałów dłużycowych luzem lub w wiązkach.
Półki kłonicowe – do materiałów dostarczanych w zbitkach, koszach oraz innych jednostkach transportowych.
Półki z pełnym poszyciem – do krótkich odcinków materiału, resztówek oraz elementów wymagających pełnego podparcia.
Stacje załadunkowo-rozładunkowe dobierane są do rodzaju materiału i organizacji pracy magazynu, a stanowiska mogą znajdować się również poza halą produkcyjną.
Przedstawione układy stanowią przykłady najczęściej realizowanych konfiguracji – każdy magazyn projektowany jest indywidualnie do rodzaju materiału, procesu oraz dostępnej przestrzeni.

Parametry systemu TransferTower

Wymiary półek, długości materiału oraz nośności dobierane są indywidualnie do wymagań projektu.

Parametr	Wartość
Długość materiału	do ponad 12 m
Typowe nośności półek	2 t, 3 t, 5 t
Rodzaje materiałów	profile, rury, pręty, kształtowniki
Sposób składowania	luzem, w wiązkach, w pakietach
Konstrukcja półek	kratownicowe, kłonicowe, pełne
Załadunek materiału	suwnica, zawiesia, żuraw, wózek widłowy
Lokalizacja stacji	wewnątrz lub na zewnątrz hali

Oprogramowanie i integracje

Pełna identyfikacja materiału, partii i resztówek

TransferTower dostarczany jest z oprogramowaniem Flower Store umożliwiającym zarządzanie materiałem, lokalizacjami magazynowymi oraz operacjami magazynowymi. System wspiera identyfikację materiału według partii, atestu, długości oraz innych parametrów wykorzystywanych podczas codziennej pracy magazynu.

Poznaj Flower Store

Zarządzanie materiałem i lokalizacjami
Flower Store umożliwia zarządzanie materiałem, półkami magazynowymi oraz historią wszystkich operacji wykonywanych w magazynie.
Identyfikacja partii, atestów i wytopów
System pozwala przypisywać do materiału informacje o partii, atestach, numerach wytopu oraz innych danych wymaganych przez proces produkcyjny lub klienta.
Zarządzanie resztówkami i różnymi długościami materiału
System rozróżnia materiał wsadowy oraz resztówki, umożliwiając ich niezależną identyfikację i wykorzystanie.
Rozliczanie w sztukach, metrach i kilogramach
Materiał może być ewidencjonowany w sztukach, metrach bieżących oraz kilogramach. System automatycznie przelicza ilości zgodnie z przyjętymi parametrami materiału.
Webowe oprogramowanie i panel operatorski
System dostępny jest zarówno z poziomu przemysłowego panelu operatorskiego, jak i przez przeglądarkę internetową.
Integracja z ERP
TransferTower może zostać zintegrowany z systemami ERP oraz innymi rozwiązaniami wykorzystywanymi w przedsiębiorstwie.

Realizacje TransferTower

Przykładowe realizacje

Magazyny Baumalog pracują w zakładach produkcyjnych i magazynach materiałowych w różnych branżach. Poniżej prezentujemy przykładowe realizacje pokazujące różne sposoby wykorzystania systemu.

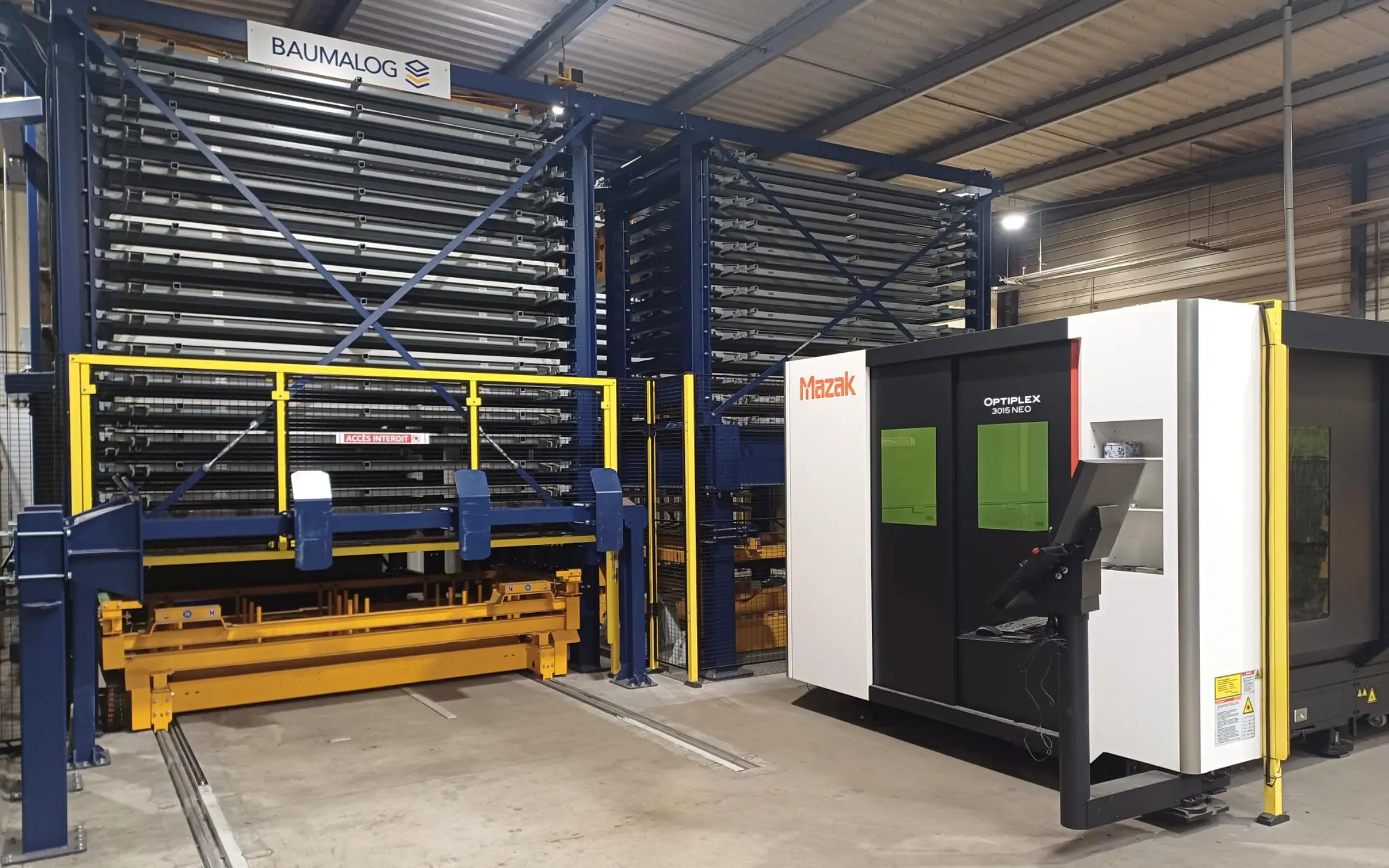

SmartFlow System z wycinarką MAZAK
Automatyzacja wycinarki laserowej MAZAK o wymiarach 3×1,5 m z użyciem systemu MultiLoader i regału automatycznego TransferTower w firmie Alaser.

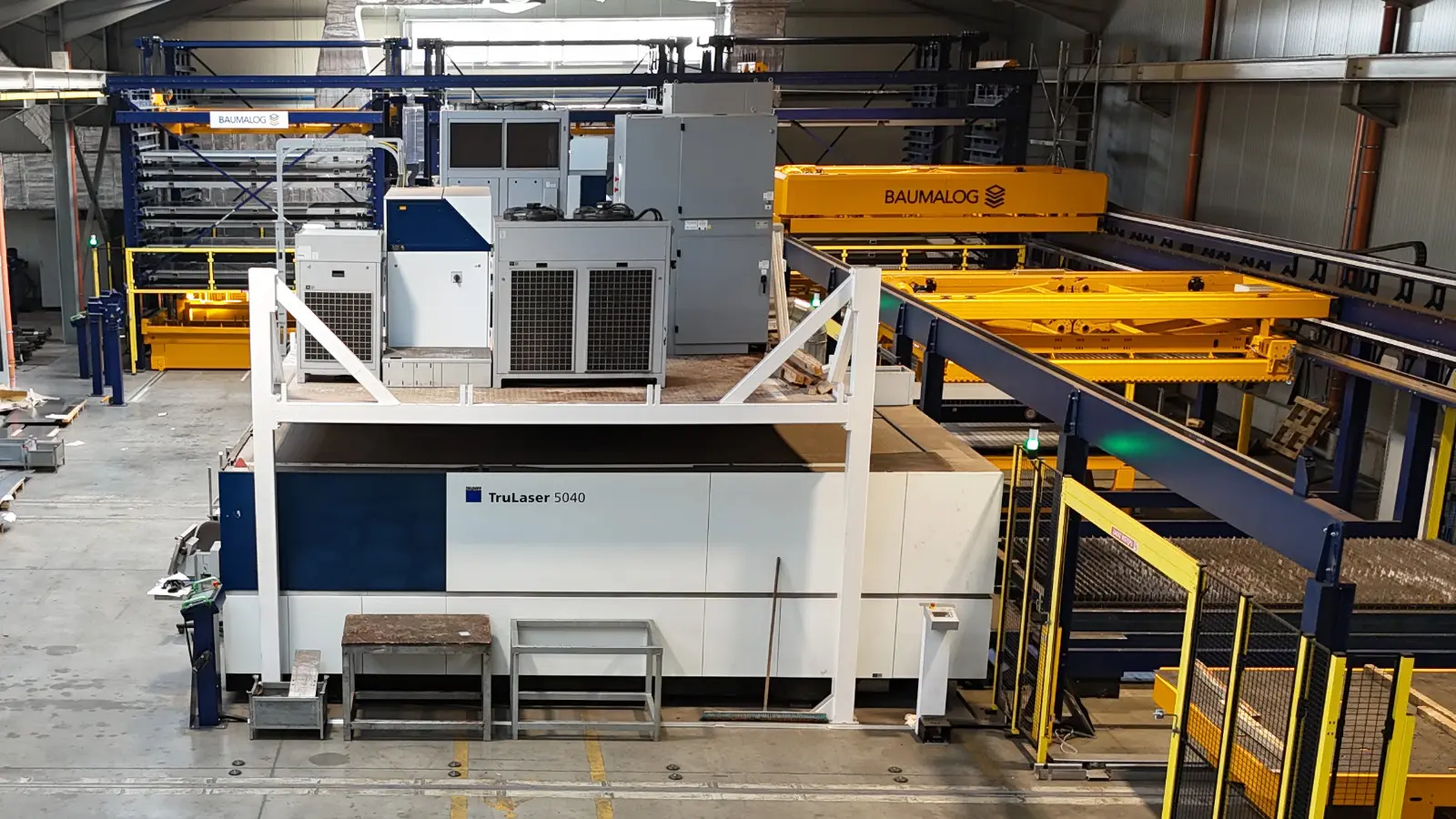

Linia do automatyzacji dwóch wycinarek TRUMPF
Automatyzacja dwóch wycinarek laserowych TRUMPF o wymiarach 3×1,5 m i 4×2 m z magazynem automatycznym TransferTower w firmie Wemax.

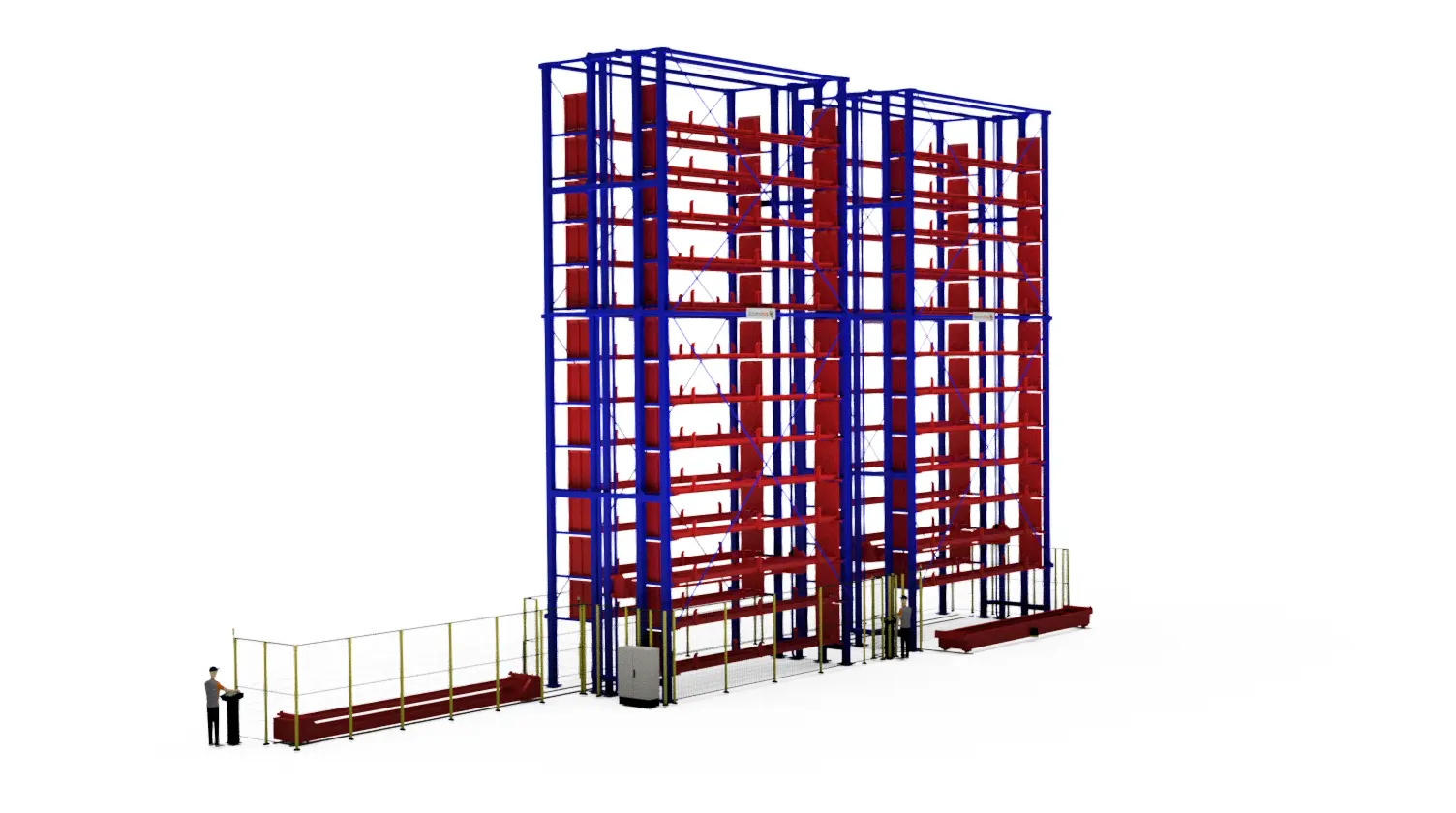

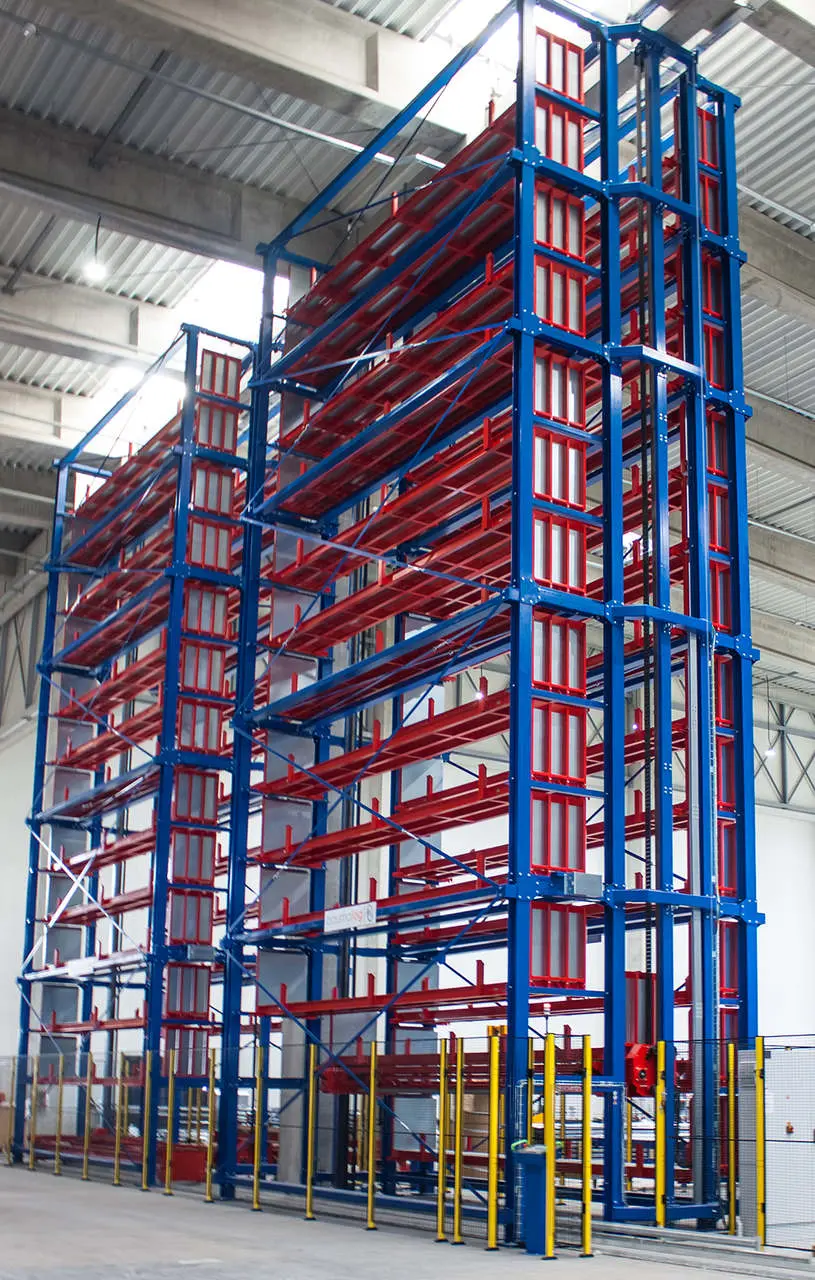

Regały TwinTower do składowania profili
Firma Ponzio wdrożyła automatyczny system magazynowy na profile składający się z dwóch regałów TwinTower.
