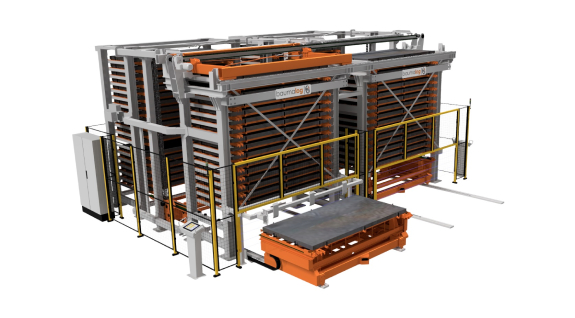

Regał automatyczny TransferTower

Automatyczny system składowania TransferTower zawiera od 2 do 4 regałów automatycznych TwinTower® połączonych stacją transferową, która umożliwia transport półek pomiędzy regałami. Stacja transferowa zwykle porusza się w górnej części regałów, a półki dostarczane są do niej za pomocą wind poruszających się pomiędzy kolumnami składowania. Połączenie regałów automatycznych stacją transferową zapewnia dostęp, za pomocą każdej ze stacji załadunkowo-rozładunkowej, do całego asortymentu blach składowanego wewnątrz systemu. System TransferTower może zostać ustawiony szeregowo względem dłuższego lub krótszego boku półki.

Korzyści z zastosowania

  • dostęp do wszystkich arkuszy składowanych w kilku regałach za pomocą każdej ze stacji załadunkowo-rozładunkowej
  • możliwość równoczesnego załadunku i pobierania arkuszy
  • optymalizacja powierzchni składowania
  • możliwość integracji z innymi maszynami oraz uzyskania w pełni automatycznego cyklu np. obsługi wycinarki laserowej
  • kontrola nad procesami magazynowo-produkcyjnymi dzięki możliwej integracji z informatycznymi systemami klasy ERP i WMS
  • wzrost bezpieczeństwa pracy operatorów

Cechy magazynu blach TransferTower

  • możliwość konfiguracji systemu do składowania arkuszy o wymiarach
    3 m x 1,5 m, 4 m x 2 m, 6 m x 2 m
  • ładowność do 5 000 kg na półkę
  • na półkach składowane są same arkusze (bez palet)
  • maksymalna wysokość systemu do 20 m
  • możliwość budowy na zewnątrz budynku
  • stacje załadunkowo-rozładunkowe mogą być zlokalizowane na różnych poziomach budynku
  • możliwość zastosowania stacji duo – podwójnego systemu dostarczania półki np. w przypadku potrzeby szybkiego dostarczania materiałów do wycinarki laserowej
  • opcjonalna waga na stacji załadunkowo-rozładunkowej
  • różne konfiguracje systemu i kierunki przejazdu stacji załadunkowo-rozładunkowych
  • intuicyjne i łatwe w obsłudze oprogramowanie sterujące Baumalog, umożliwiające integrację z systemami ERP i WMS

Dane techniczne

Wymiary arkuszy blach3 m x 1,5 m4 m x 2 m6 m x 2 m
Maks. ładowność półki [kg]3 0005 0005 000
Maks. ilość półek [szt.]811615551
Maks. wysokość systemu [mm]20 00020 00020 000
Maks. ładowność systemu [kg]2 433 0003 075 0002 755 000

Zasada działania

Animacja przedstawia działanie automatycznego magazynu blach TransferTower posiadającego 4 kolumny składowania, dwie stacje załadunkowo-rozładunkowe oraz stację transferową.

Następuje kolejno: dostarczenie nowych arkuszy – depaletyzacja – odwiezienie półki do kolumny składowania – pobranie kolejnej półki z kolumny składowania i dostarczenie na stację transferową – transport półki do windy w sąsiedniej kolumnie składowania – dostarczenie półki do stacji załadunkowo-rozładunkowej.

Wybrane realizacje
