Automatyczny magazyn blach z układnicą

Odbiorca

Firma Ter Horst Metaaltechniek B.V. z Holandii zajmuje się obróbką metali w szerokim zakresie. Posiadając zawansowany park maszynowy, w którym znajdują się m.in. wycinarki laserowe, prasy krawędziowe 4 i 6-metrowe oraz roboty spawalnicze, firma jest w stanie wytwarzać produkty dostosowane do potrzeb klienta. W związku ciągłym rozwojem przedsiębiorstwa podjęto decyzję o budowie nowej hali produkcyjnej, która została wyposażona w najnowsze rozwiązania technologiczne z zakresu Przemysłu 4.0, w tym w automatyczny magazyn blach, przeznaczony do składowania arkuszy o maksymalnym wymiarze 6 m x 2 m, zintegrowany z wycinarką laserową.

Charakterystyka

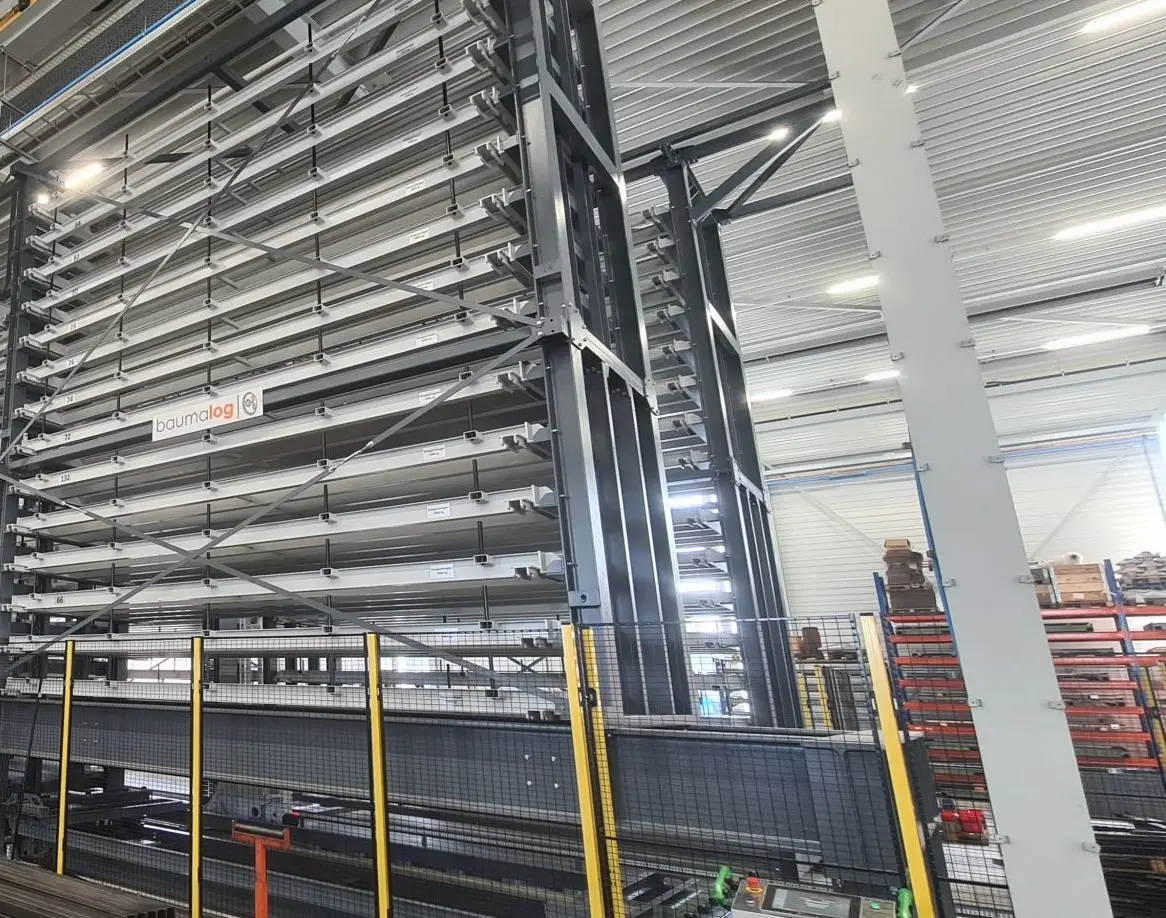

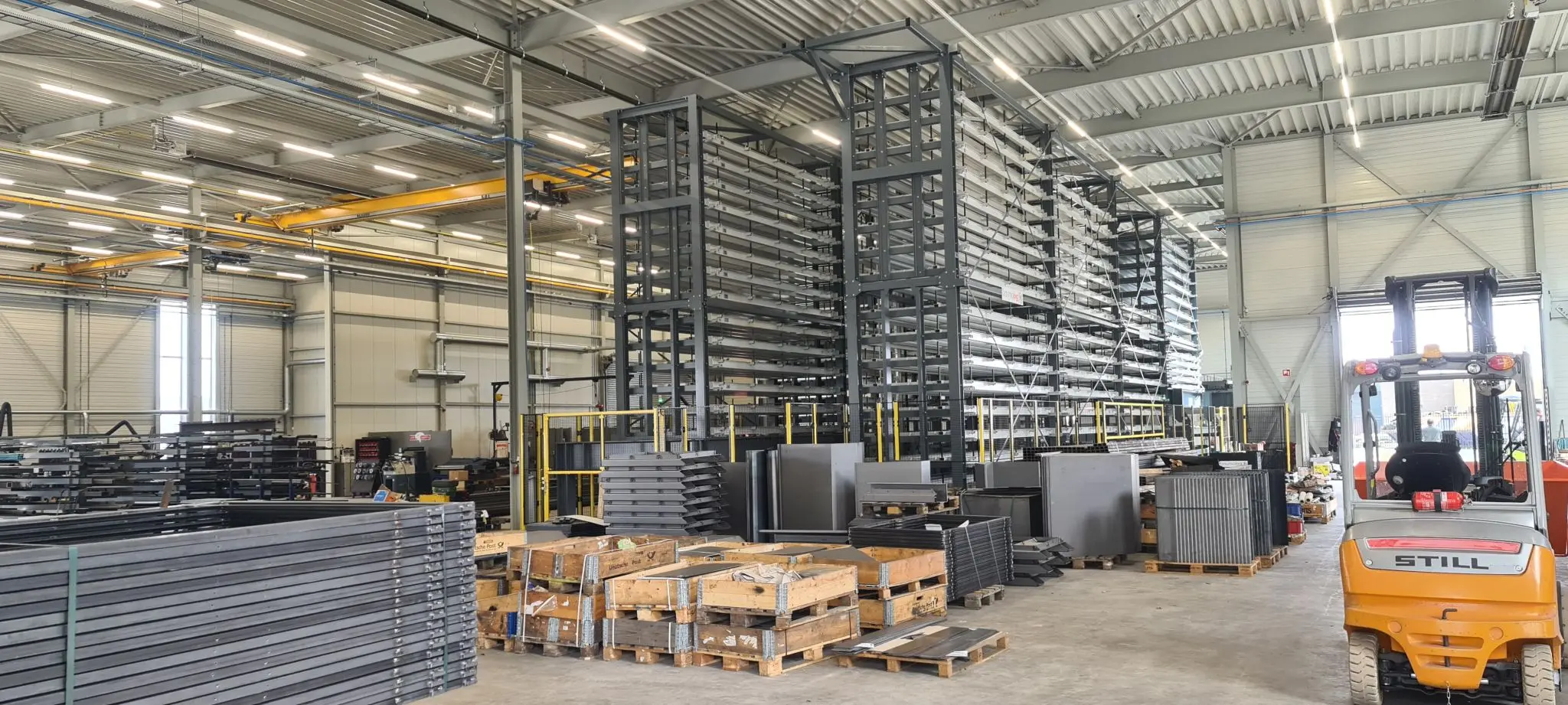

Po wnikliwej analizie procesu produkcyjnego, wielkości produkcji oraz rodzaju wytwarzanych elementów, zaprojektowaliśmy i wdrożyliśmy system MultiTower z układnicą magazynową, wyposażony w dwie ruchome stacje załadunkowo-rozładunkowe oraz stację duo do obsługi systemu załadunkowo-rozładunkowego wycinarki laserowej. Stacja duo posiada dwa poziomy – górny, na którym umieszczona jest półka z surowymi arkuszami oraz dolny z półką na wycięte detale. System MultiTower zawiera 8 kolumn składowania mieszczących 131 półek o wymiarach użytecznych 6100 i 6150 x 2100 mm  i nośności od 4 000 kg do 5 000 kg. MultiTower składa się z konstrukcji nośnej o wysokości 9 metrów, wewnątrz której porusza się układnica odpowiedzialna za transport półek między kolumnami składowania a stacjami. Dostawa nowych arkuszy blach do magazynu realizowana jest na stacji załadunkowo-rozładunkowej wyposażonej w depaletyzotor, służący do oddzielania pakietu arkuszy od palet. Dodatkowo stacja została wyposażona w układ ważący, który pozwala kontrolować masę dostarczanych blach. Wycięte detale z wycinarki laserowej są odkładane na specjalnie zaprojektowane do tego celu półki, które są transportowane do kolumn składowania lub do stacji załadunkowo-rozładunkowej, gdzie następuje sortowanie wyciętych elementów. Konstrukcja półki na wycięte detale umożliwia pobranie jej za pomocą suwnicy i transport wewnątrz hali produkcyjnej. Pozostałe półki, służące do składowania surowych blach, są przystosowane do składowania arkuszy o różnych wymiarach, co zapewnia elastyczność w produkcji. Automatyczny magazyn blach o dużej pojemności, zintegrowany z wycinarką laserową zapewnia wysoką wydajność produkcji, a oprogramowanie Baumalog pozwala na efektywne zarządzanie artykułami.

Dane techniczne

ParametrWartość
Wysokość systemu9 000 [mm]
Długość/szerokość półki6 100 i 6 150/2 100 [mm]
Nośność półki4 000 i 5 000 [kg]
Ilość półek131
Ładowność całkowita643 000 [kg]
