Magazyn składowania arkuszy blach

Odbiorca

Officine Piccoli S.p.a. to firma, która działa na rynku włoskim od ponad 50 lat i  jest synonimem niezawodności oraz jakości w dziedzinie obróbki blach na zimno. Przedsiębiorstwo oferuje obróbkę w zakresie cięcia laserowego, cięcia plazmowego, cięcia tlenowo-paliwowego i gięcia.

Charakterystyka

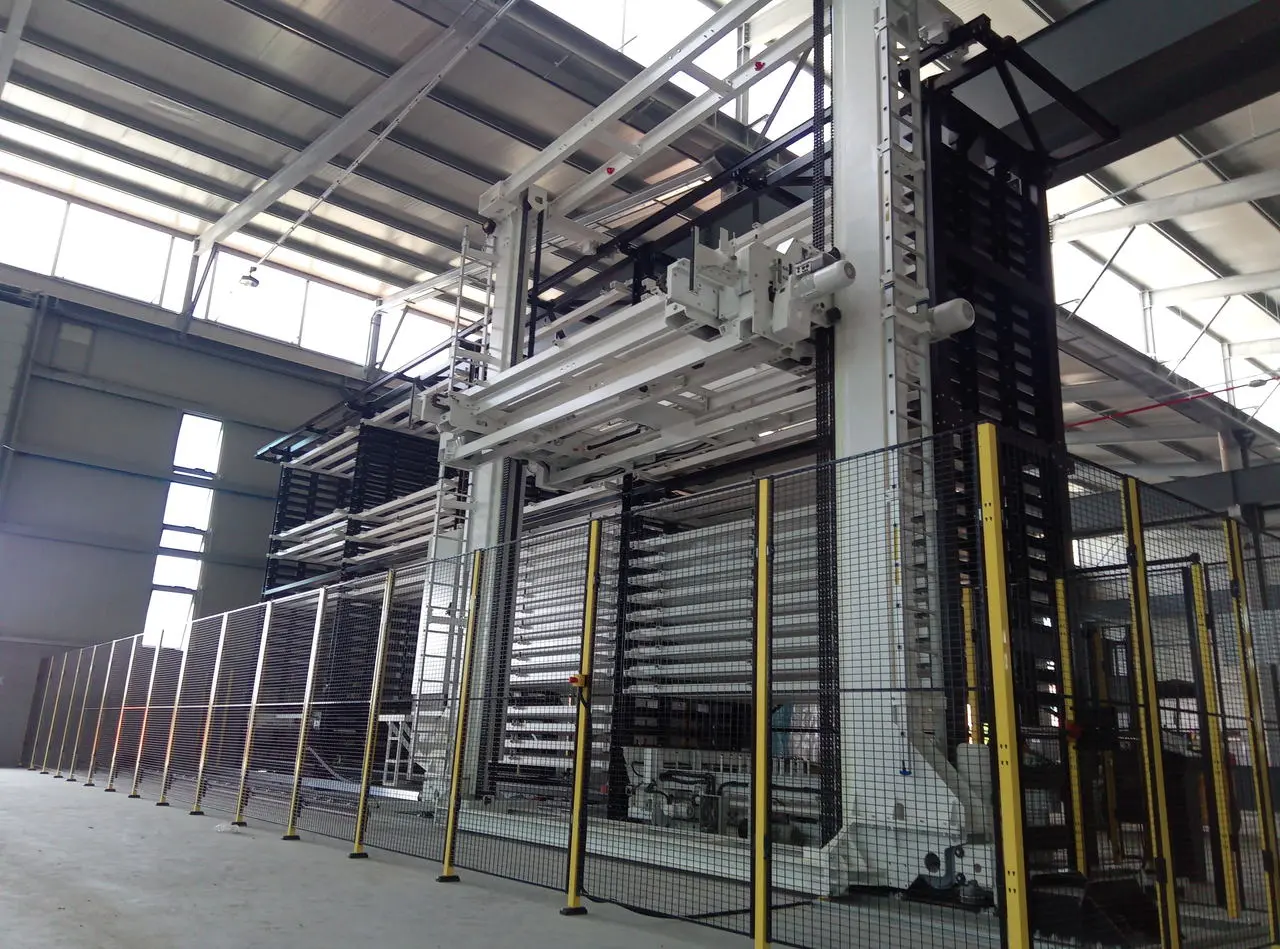

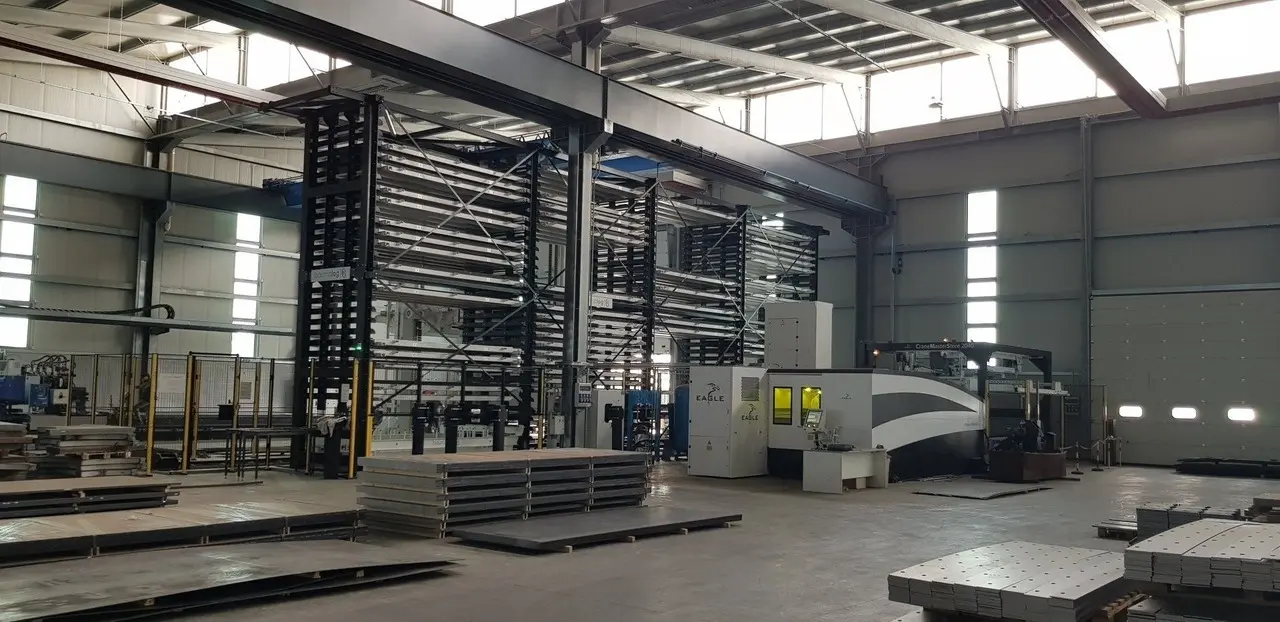

W związku ze wzrostem produkcji i potrzebą optymalizacji procesu składowania oraz przetwarzania arkuszy blach firma postanowiła wdrożyć system automatycznego składowania MultiTower. Zaprojektowany i wdrożony przez nas system MultiTower z użyciem układnicy magazynowej pozwala na składowanie znacznej ilości arkuszy blach o wymiarze 4000 x 2000 mm. System magazynowy składa się z 4 kolumn składowania, umożliwiających magazynowanie materiałów znajdujących się na ruchomych półkach i jest zintegrowany z systemem załadunkowo-rozładunkowym wycinarki laserowej. MultiTower zawiera dwie stacje – pierwszą, poruszającą się po torze, gdzie realizowana jest dostawa nowych pakietów arkuszy i odbiór wyciętych detali oraz drugą, dostarczającą i odbierającą arkusze z systemu załadunkowo-rozładunkowego wycinarki laserowej. Dzięki zastosowaniu takiego rozwiązania, oprócz uporządkowania przestrzeni w hali produkcyjnej, umożliwiono łatwy i szybki dostęp do arkuszy blach i wyciętych detali, które dodatkowo mogą być magazynowane na półkach systemu składowania. System składa się z konstrukcji nośnej o wysokości prawie 8 metrów, wewnątrz której porusza się układnica i wyposażony jest w 52 półki o nośności 5000 kg. Zarządzanie systemem realizowane jest za pomocą oprogramowania Baumalog, które zapewnia obsługę niezbędnej bazy danych oraz możliwość przeprowadzania operacji załadunku, transportu i rozładunku, jak również pełną diagnostykę oraz ruchy manualne wszystkich napędów. W celu skrócenia czasu pracy układnica przemieszcza półki jednocześnie w dwóch kierunkach – pionowym i poziomym.

Dane techniczne

ParametrWartość
Wysokość systemu7 950 [mm]
Długość/szerokość półki4 000/2 000 [mm]
Nośność półki5 000 [kg]
Ilość półek52
Ładowność całkowita260 000 [kg]
