Składowanie profili i blach

Odbiorca

Firma INSTAL-FILTER SA z Kościana, specjalizująca się w produkcji urządzeń ochrony powietrza przeznaczonych do odpylania i redukcji emisji szkodliwych związków do atmosfery, postanowiła zautomatyzować i zoptymalizować proces magazynowania długich elementów oraz arkuszy blach wykorzystywanych w procesach produkcyjnych.

Charakterystyka

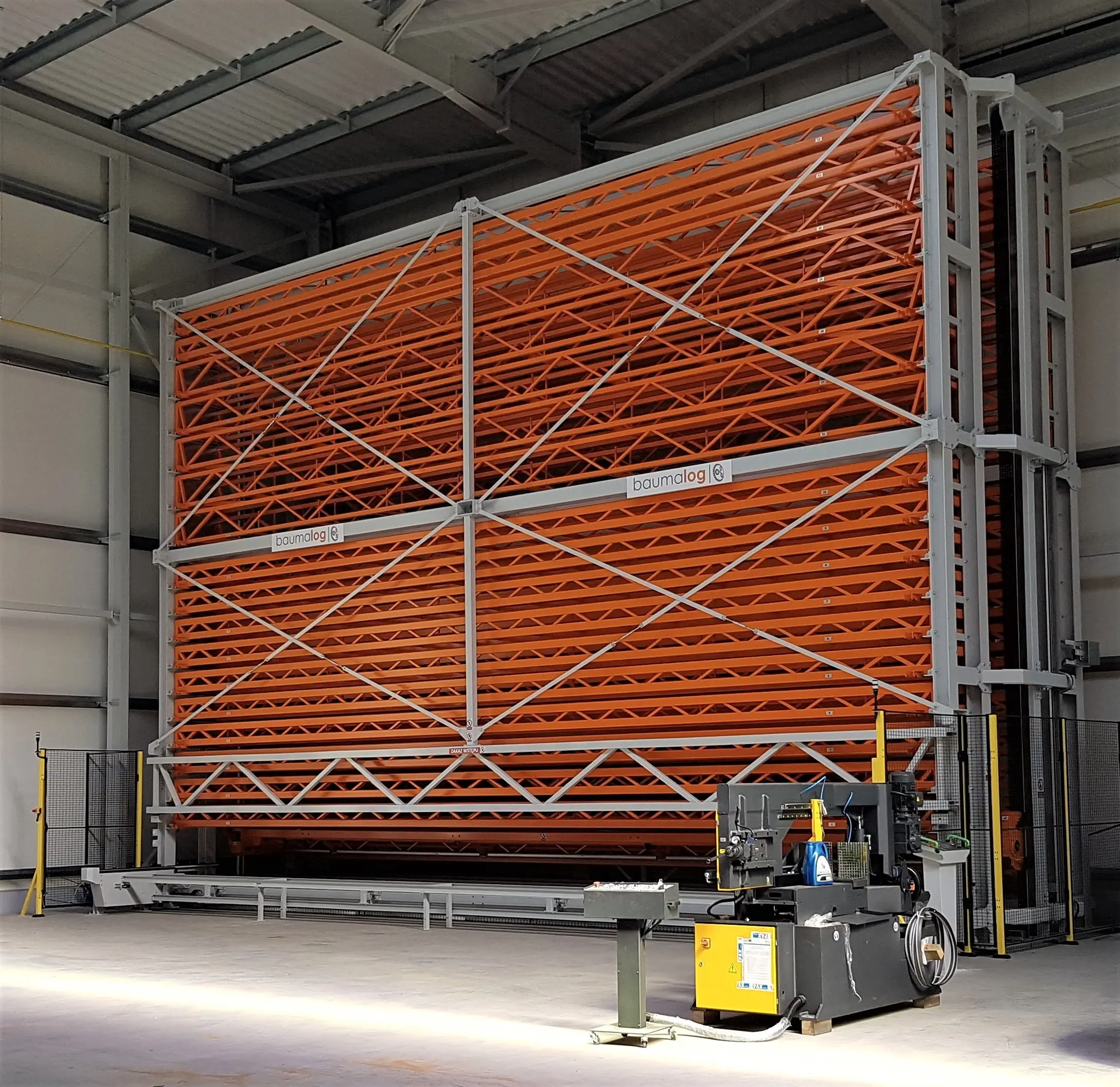

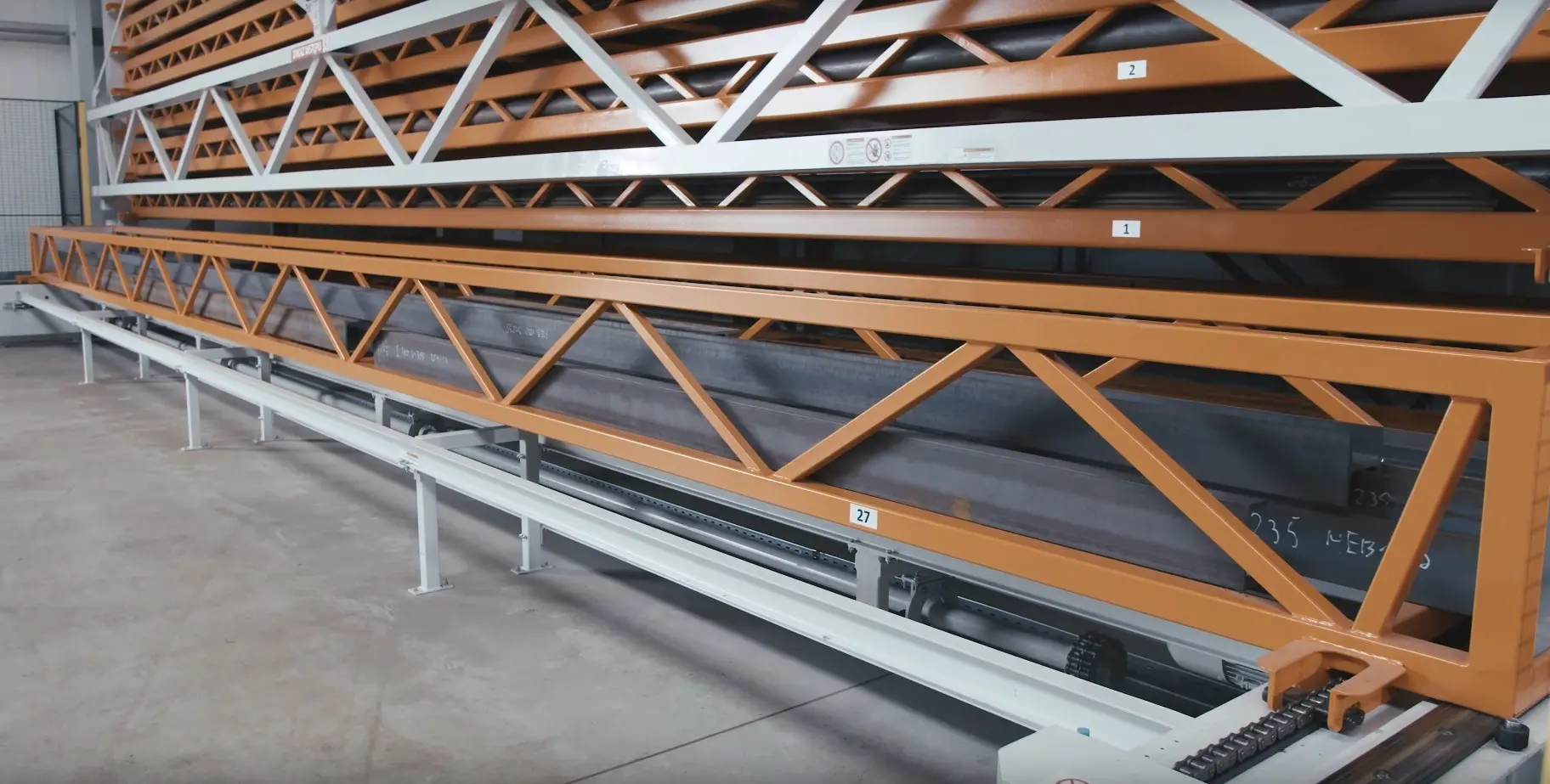

W celu składowania dłużyc Baumalog dostarczył regał automatyczny TwinTower® z półką o długości ponad 12 metrów i dwóch różnych wysokościach użytkowych półki – 210 mm i 420 mm, co pozwala przechowywać zróżnicowany asortyment. Regał magazynowy TwinTower® posiada 35 półek o nośności 3 ton i jest w stanie pomieścić 105 ton artykułów, które są łatwo i szybko dostępne dla operatora. Załadunek i rozładunek wiązek profili odbywa się za pomocą suwnicy.

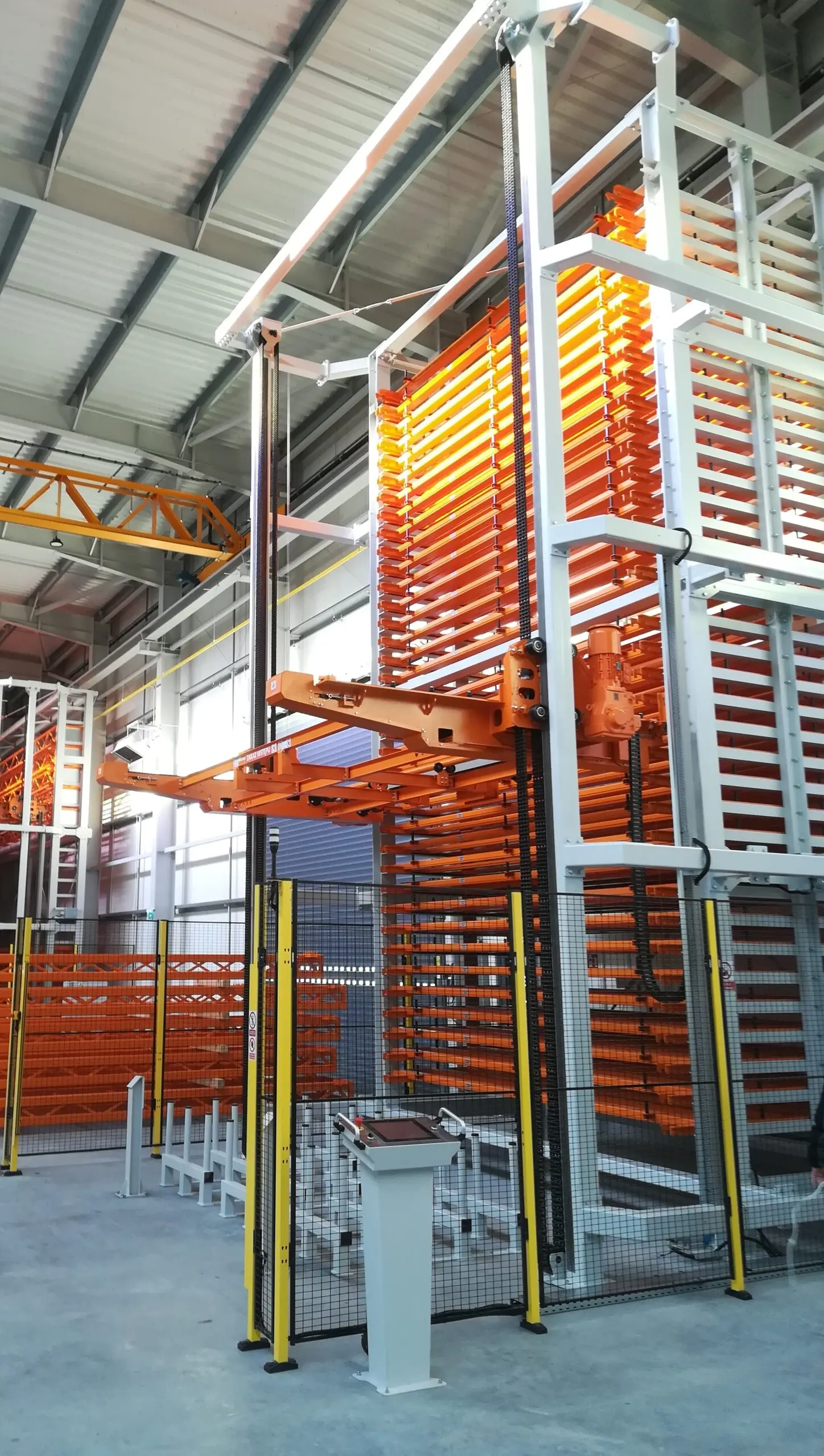

Drugi regał dostarczony przez Baumalog to MonoTower®, służący jako magazyn blach w arkuszach 4 m x 2 m. System MonoTower® składa się z jednej kolumny składowania, gdzie zlokalizowane są półki z materiałem, oraz drugiej zawierającej windę transportującą arkusze blach pomiędzy kolumną składowania a miejscem załadunku i rozładunku przez operatora. Regał magazynowy MonoTower® posiadający 36 półek o ładowności 3 ton jest w stanie pomieścić 108 ton materiałów. W przyszłości system może zostać rozbudowany o kolejną kolumnę składowania.

Dane techniczne

Parametry regału TwinTower®Wartość
Wysokość regału9 000 [mm]
Długość/szerokość półki12 200/650 [mm]
Nośność półki3 000 [kg]
Ilość półek35
Ładowność całkowita105 000 [kg]



Parametry regału MonoTower®Wartość
Wysokość regału9 000 [mm]
Długość/szerokość półki4 100/2 050 [mm]
Nośność półki3 000 [kg]
Ilość półek36
Ładowność całkowita108 000 [kg]

Media

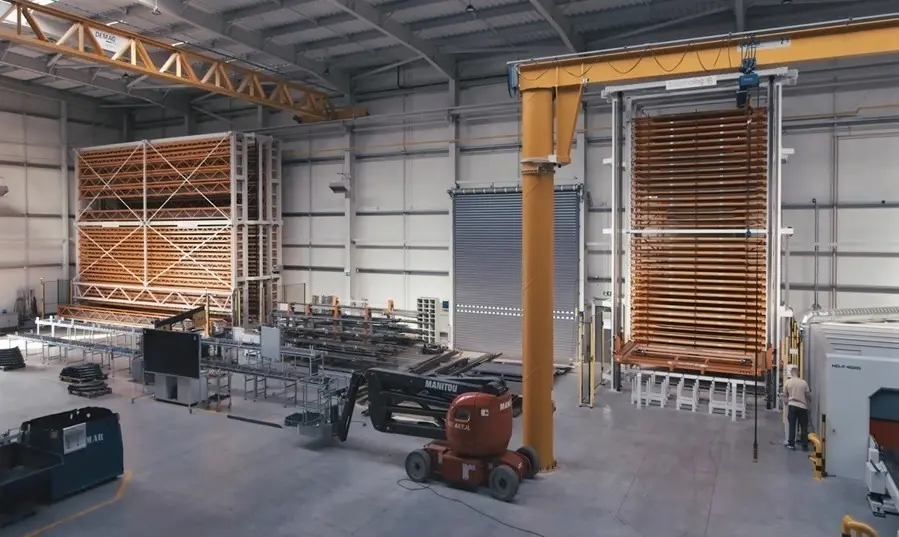

Film pokazujący działanie systemu MonoTower® i TwinTower® w firmie INSTAL-FILTER
