Automatyzacja składowania i transportu profili stalowych

Opublikowano: 19 / 01 / 2025

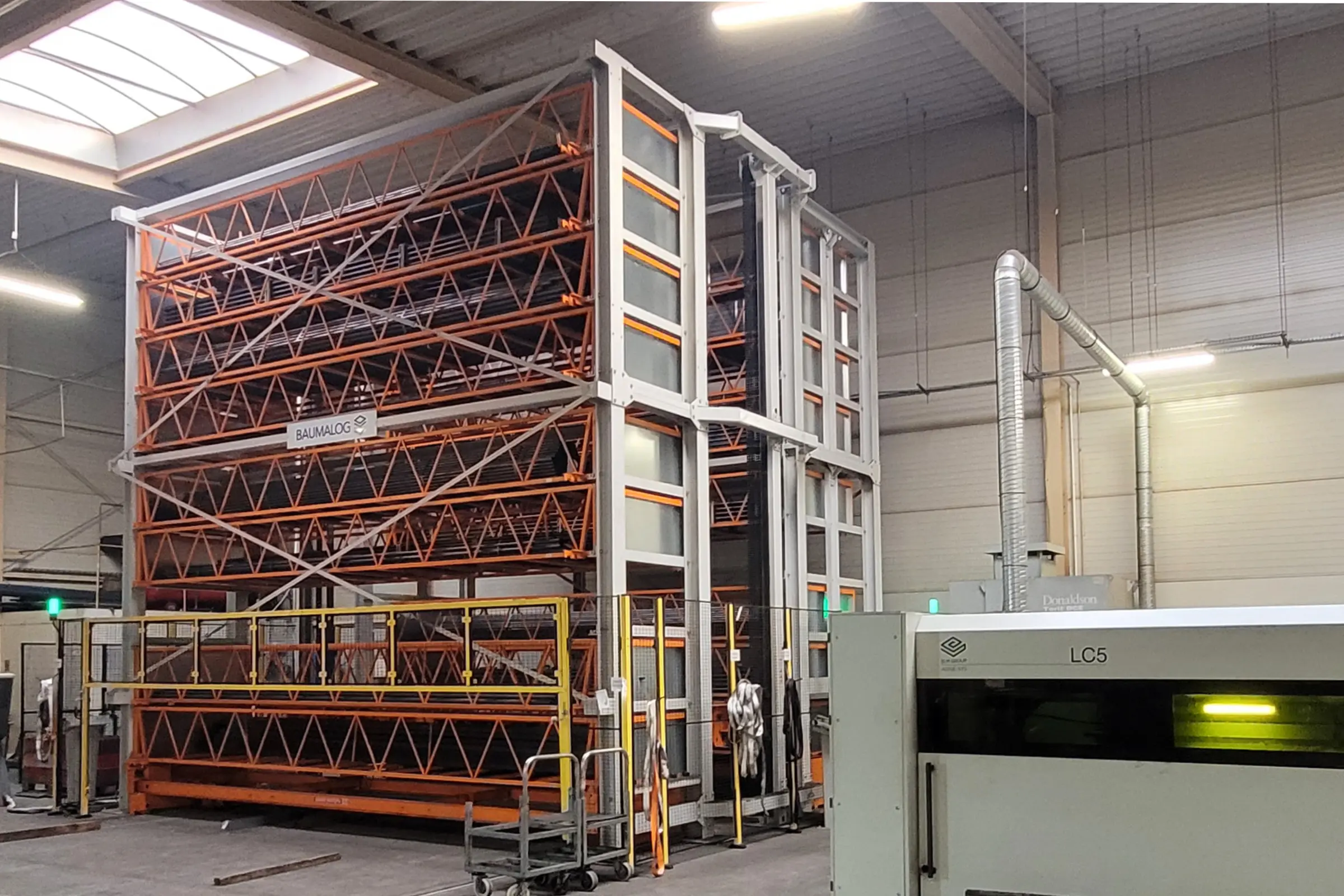

Automatyzacja składowania i transportu profili stalowych do wycinarki laserowej BLM LC5.

Odbiorca

Firma Wamech od ponad 30 lat specjalizuje się w logistyce wewnętrznej, wprowadzając na rynek innowacyjne rozwiązania takie jak np. roboty AGV, wózki transportowe czy platformy intralogistyczne, które wspierają procesy w wielu firmach w Polsce na świecie. Firma eksportuje swoje produkty do wielu krajów na całym świecie wciąż poszerzając swoje portfolio oraz inwestując w rozwój innowacyjnych rozwiązań, umożliwiających usprawnianie procesów produkcyjnych we własnych zakładach.

Wyzwania

Zwiększenie efektywności składowania i przepływu profili stalowych o długości maks. 6,5 metra, w celu zoptymalizowania ich przetwarzania przez wycinarkę laserową BLM LC5.

Dostarczone rozwiązanie

Utrzymanie wysokiej wydajności wycinarki laserowej BLM LC5 z obu stron wspierają systemy Baumalog. Automatyzacja procesu składowania oraz dostarczania materiału do stref wycinarki laserowej dotyczy zarówno blach, jak i profili. System Loader z magazynem automatyzujący przetwarzanie blach opisujemy >TUTAJ<.

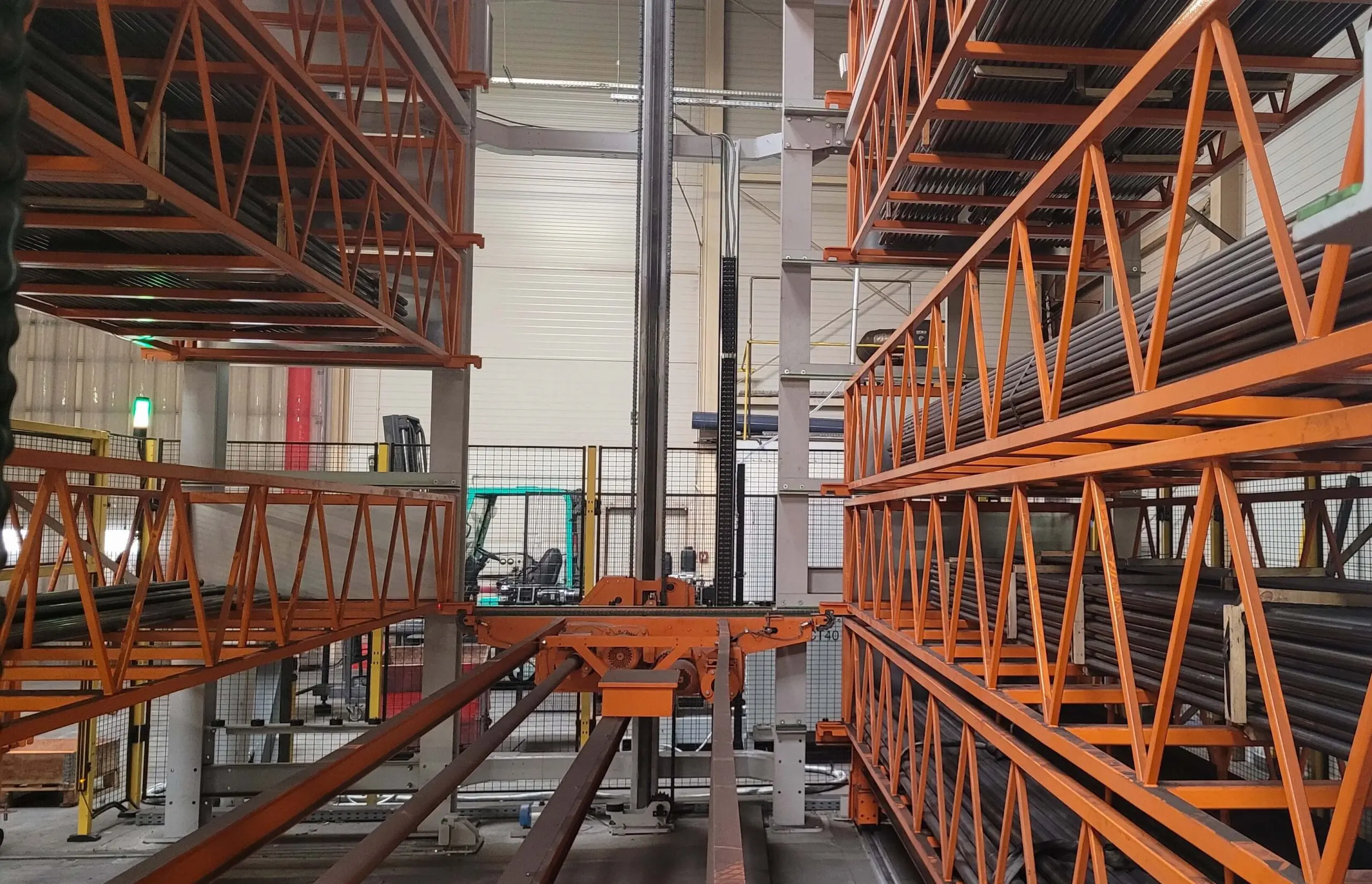

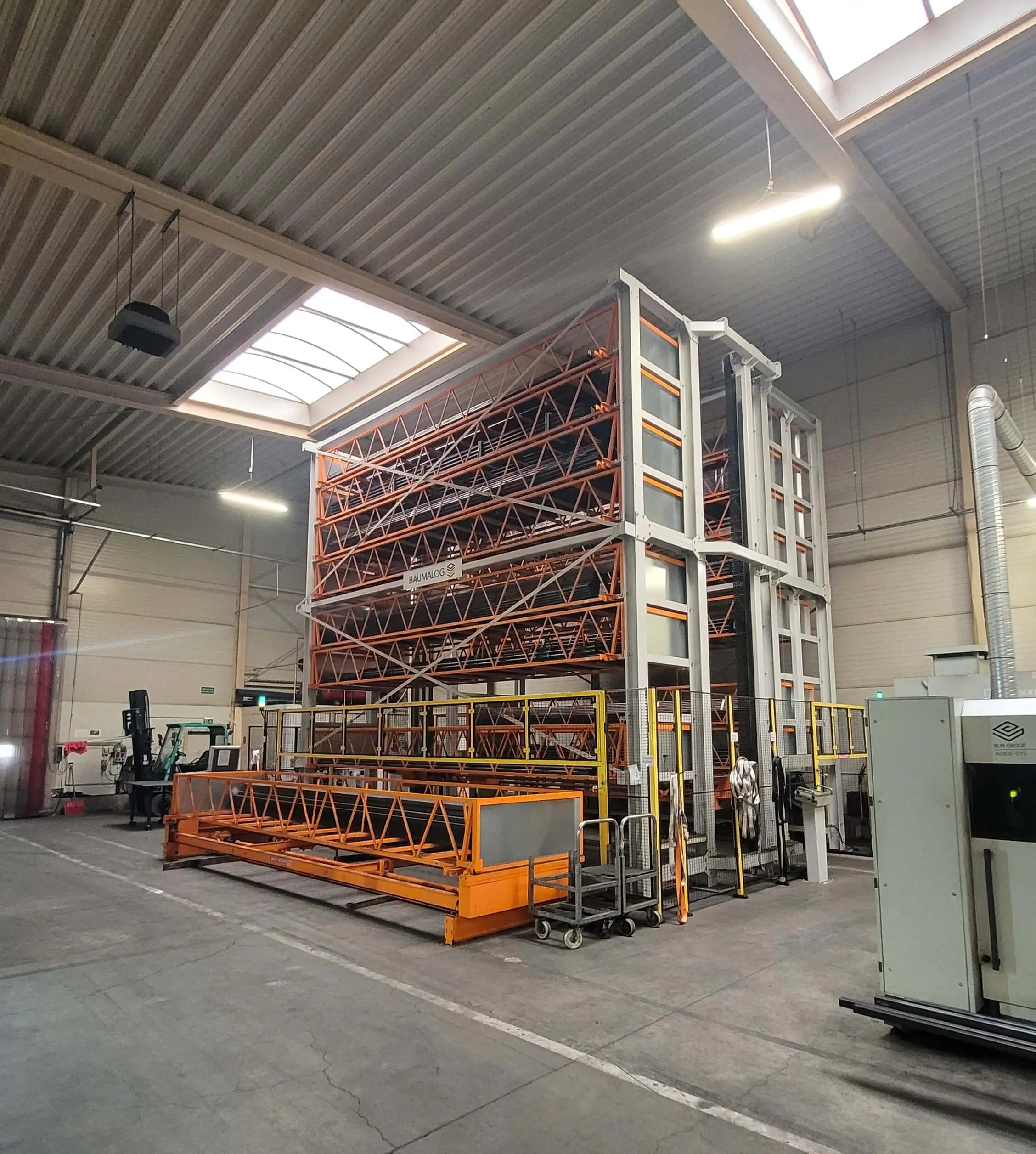

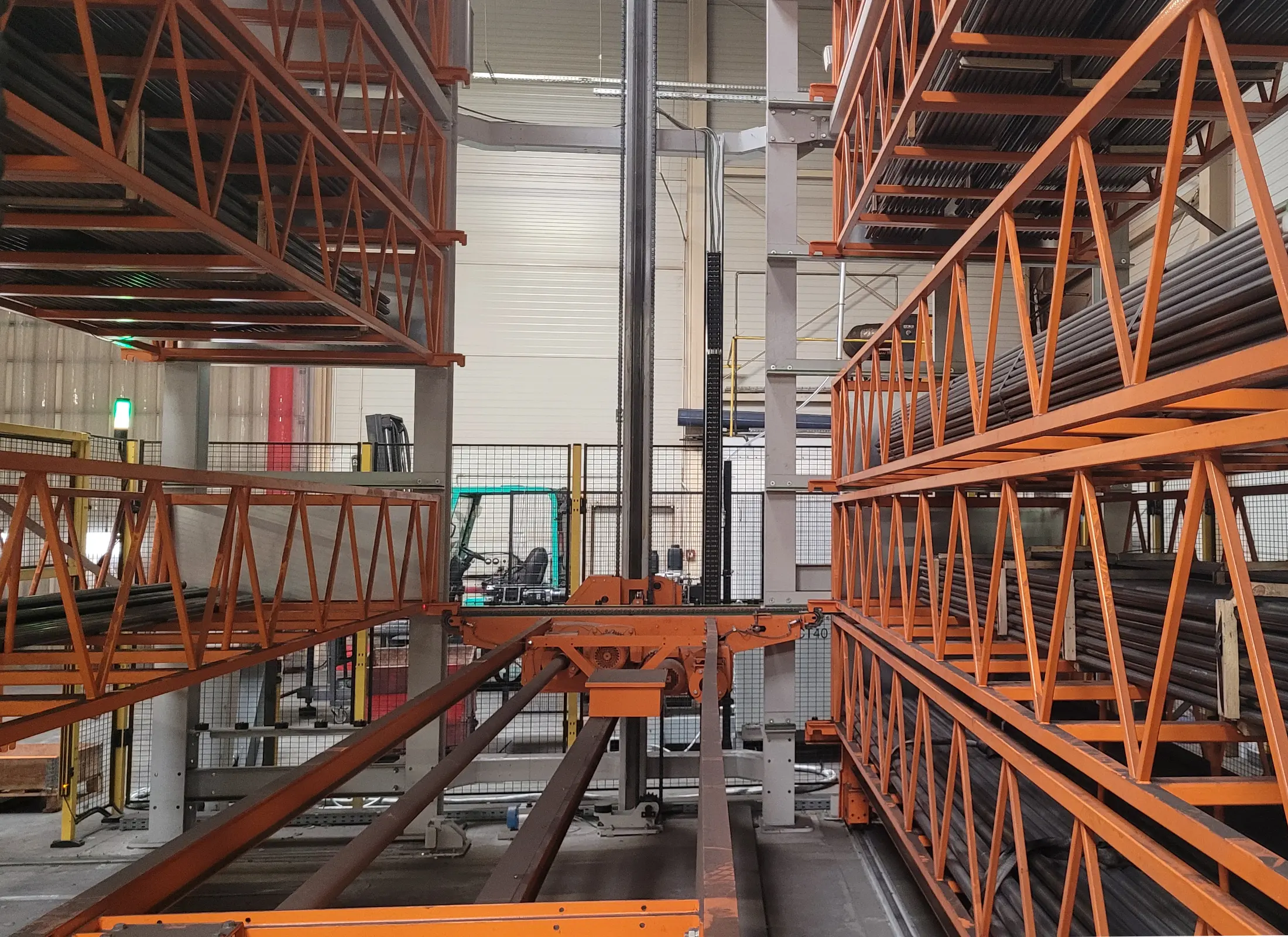

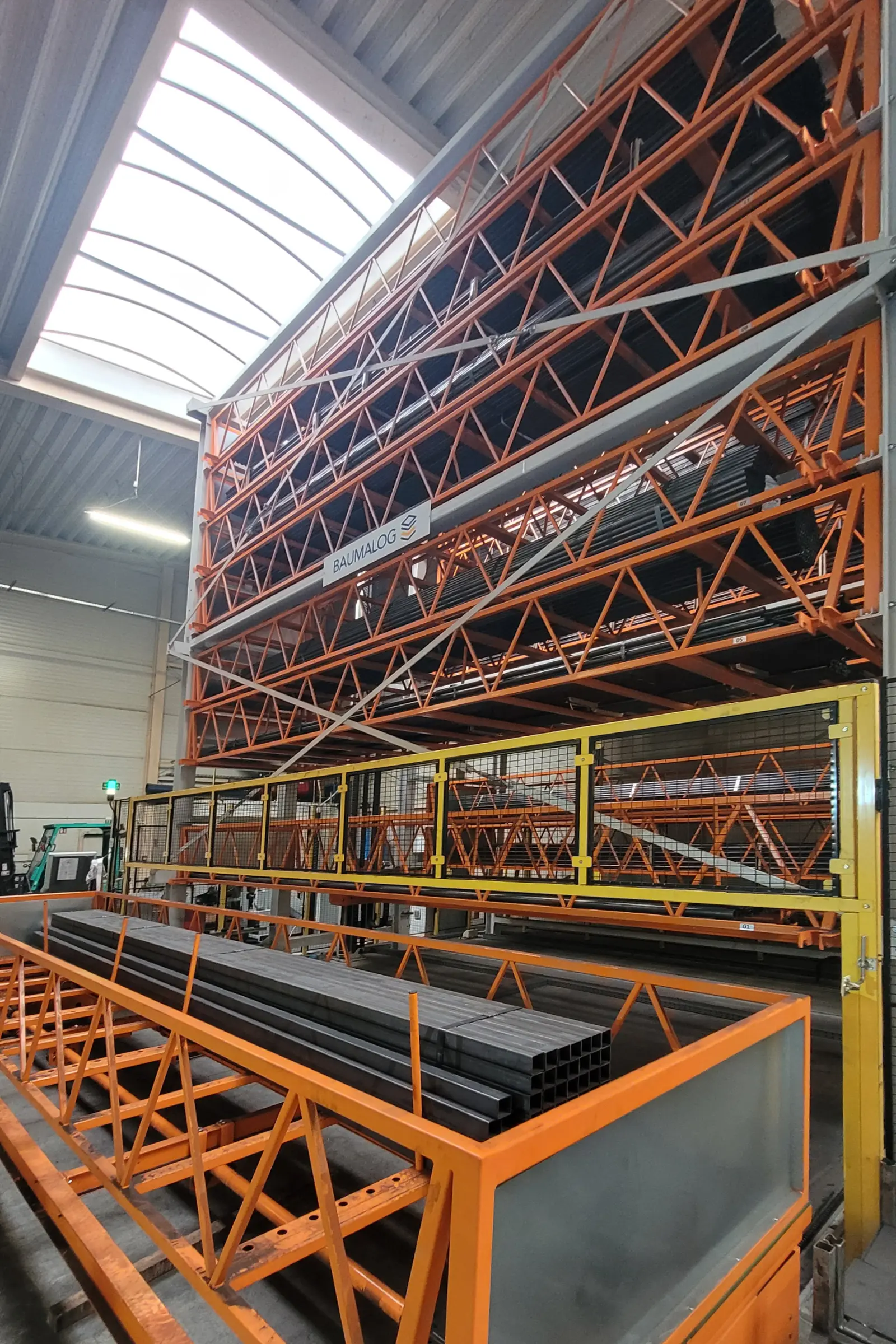

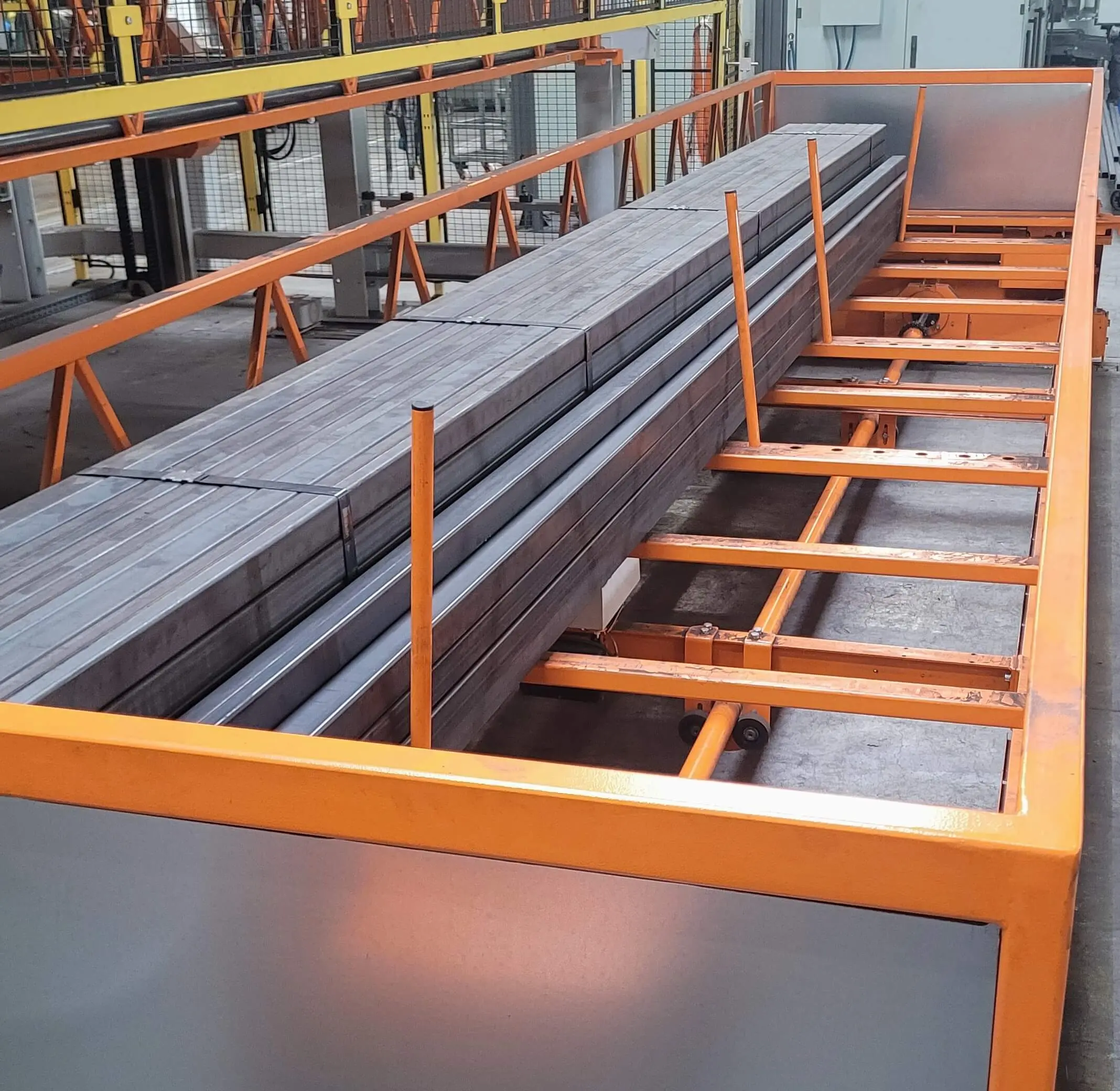

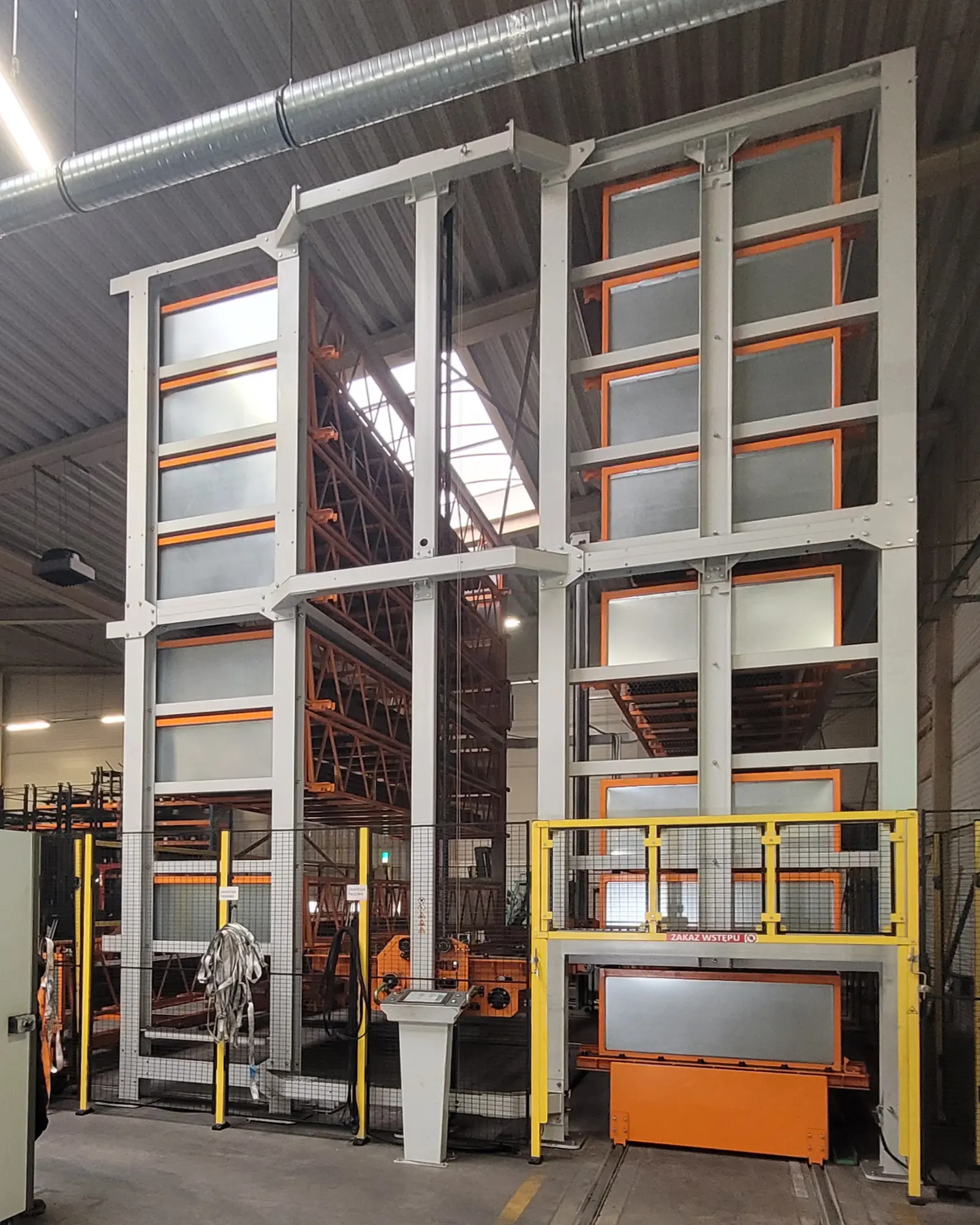

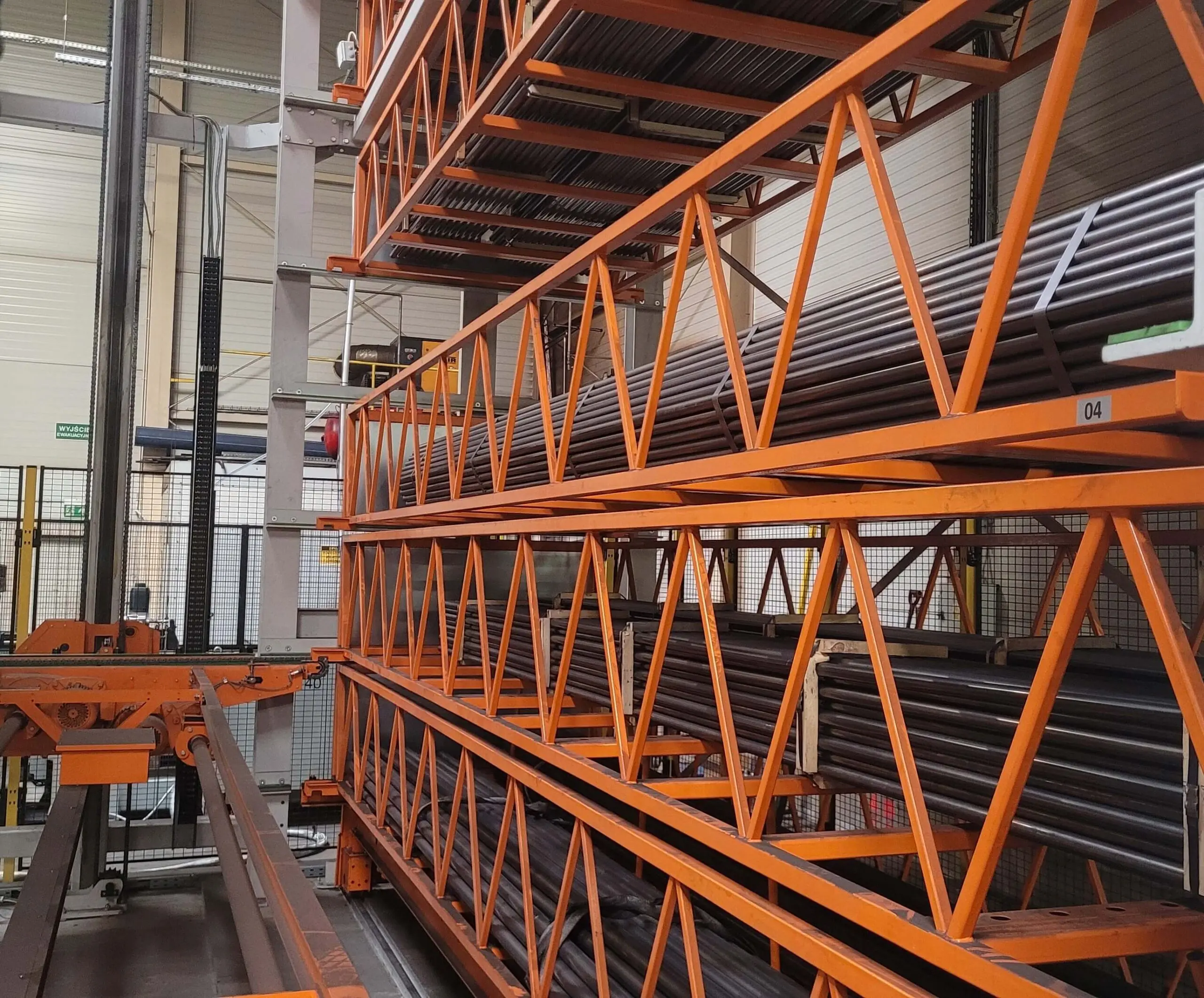

Podstawą optymalizacji w części elementów długich jest automatyczny system składowania TwinTower, który posiada 16 półek o wymiarach 6,8 x 1,4 m, wypełnionych ażurowym dnem oraz wyposażonych w zestaw przestawialnych pinów, które ułatwiają składowanie różnych asortymentów profili na jednej półce. Nośność każdej półki wynosi 3200 kg, co łącznie daje ładowność magazynu automatycznego na poziomie 52 t. Dzięki magazynowi o wysokości 7,3 metra, w pełni wykorzystana została wysokość hali, dając możliwość oszczędności powierzchni magazynowej.

Automatyzacja odegrała również kluczową rolę w zarządzaniu przepływem materiału. W tym celu magazyn automatyczny uzupełniono o dwie półautomatyczne stacje:

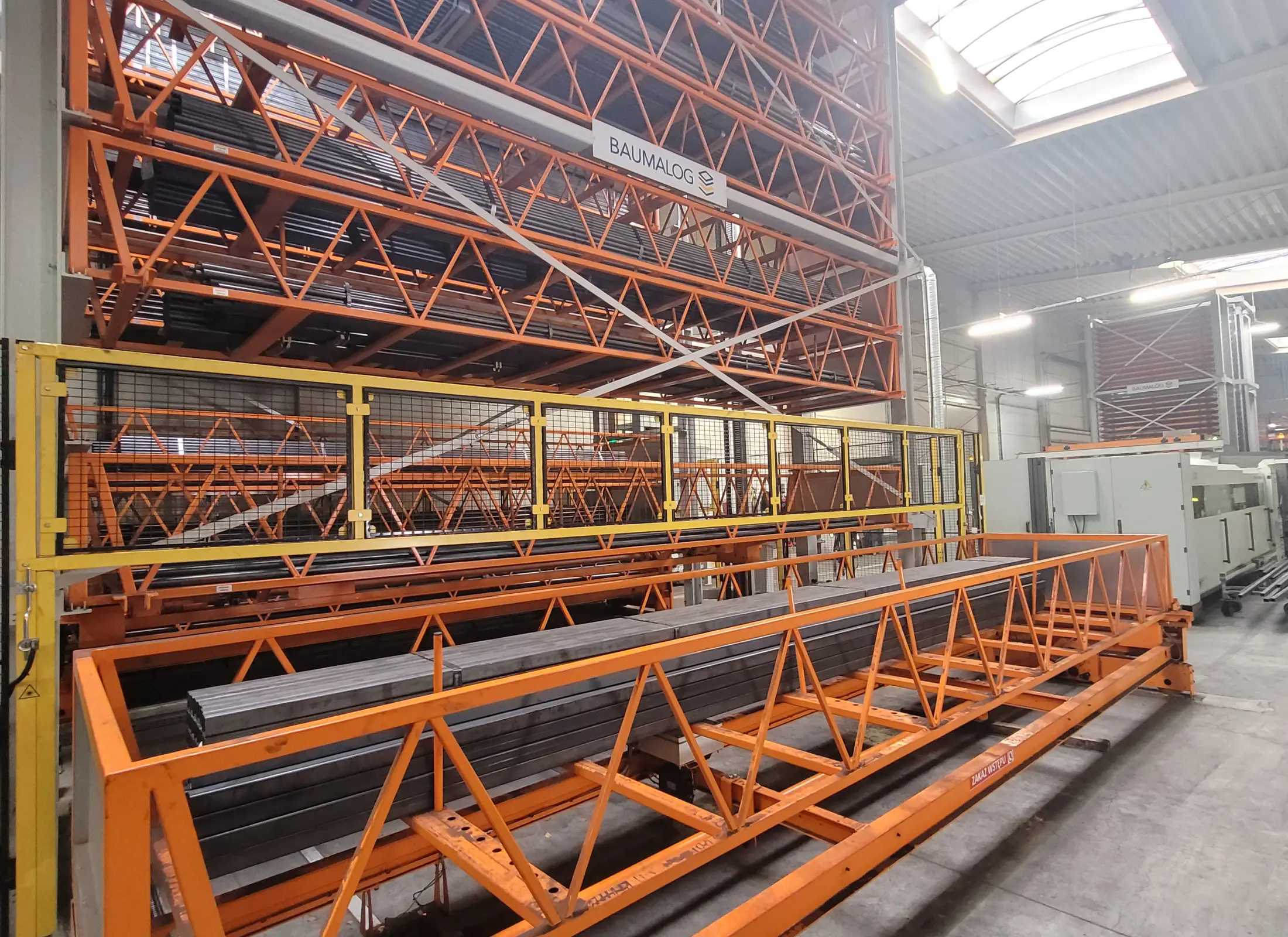

Załadunkową – poruszającą się po krótkim boku półki, na którą profile stalowe ładowane są przy pomocy wózka widłowego

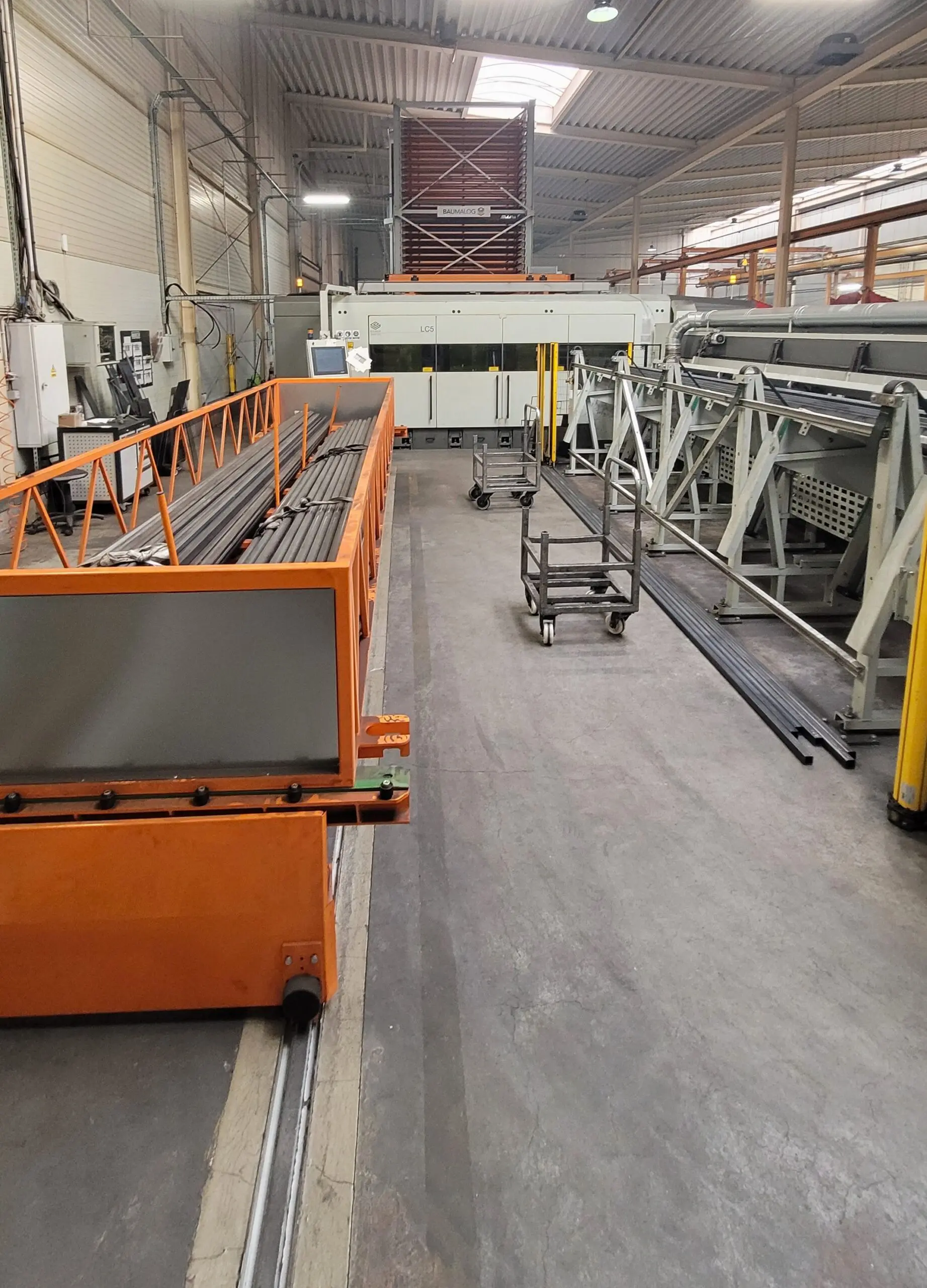

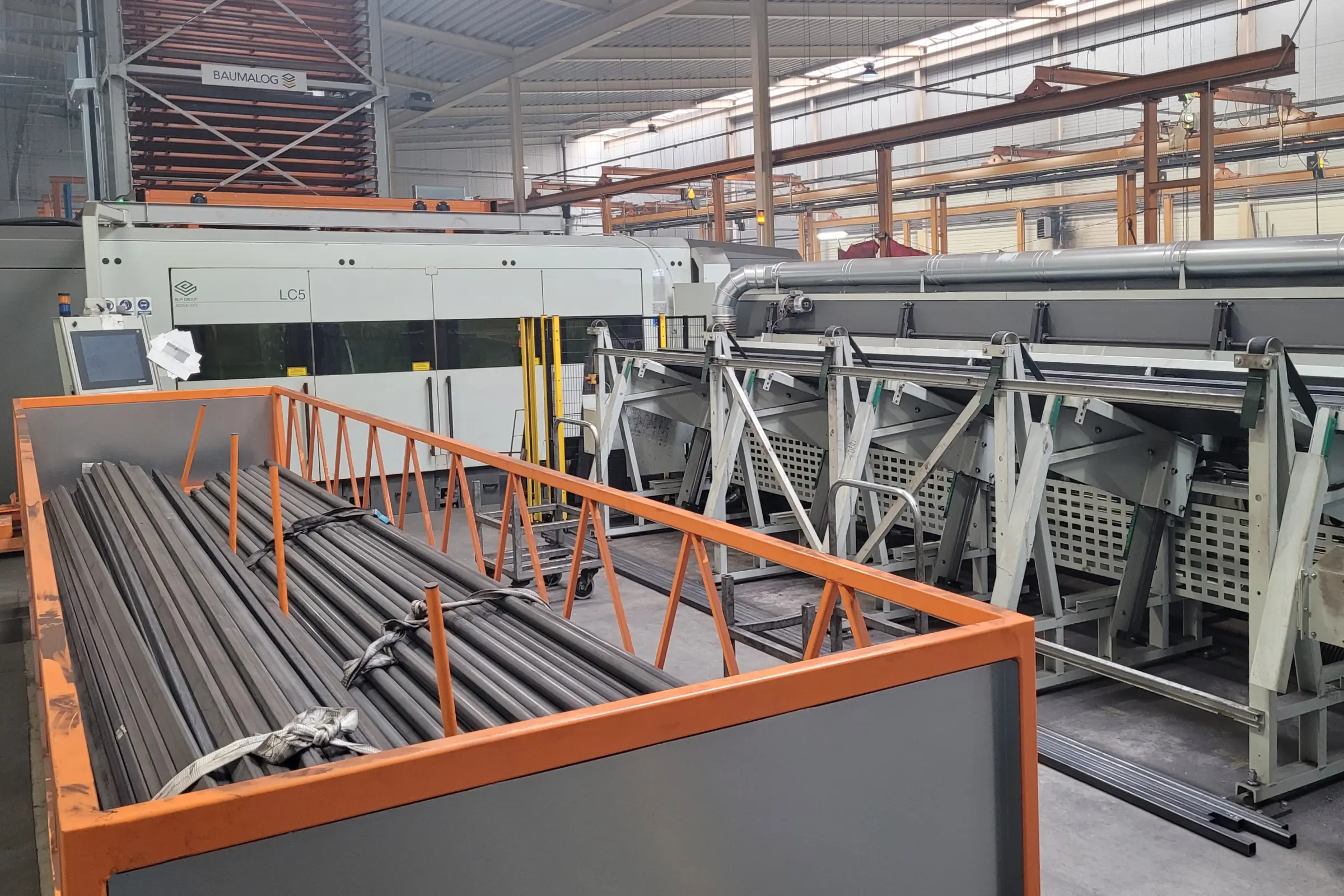

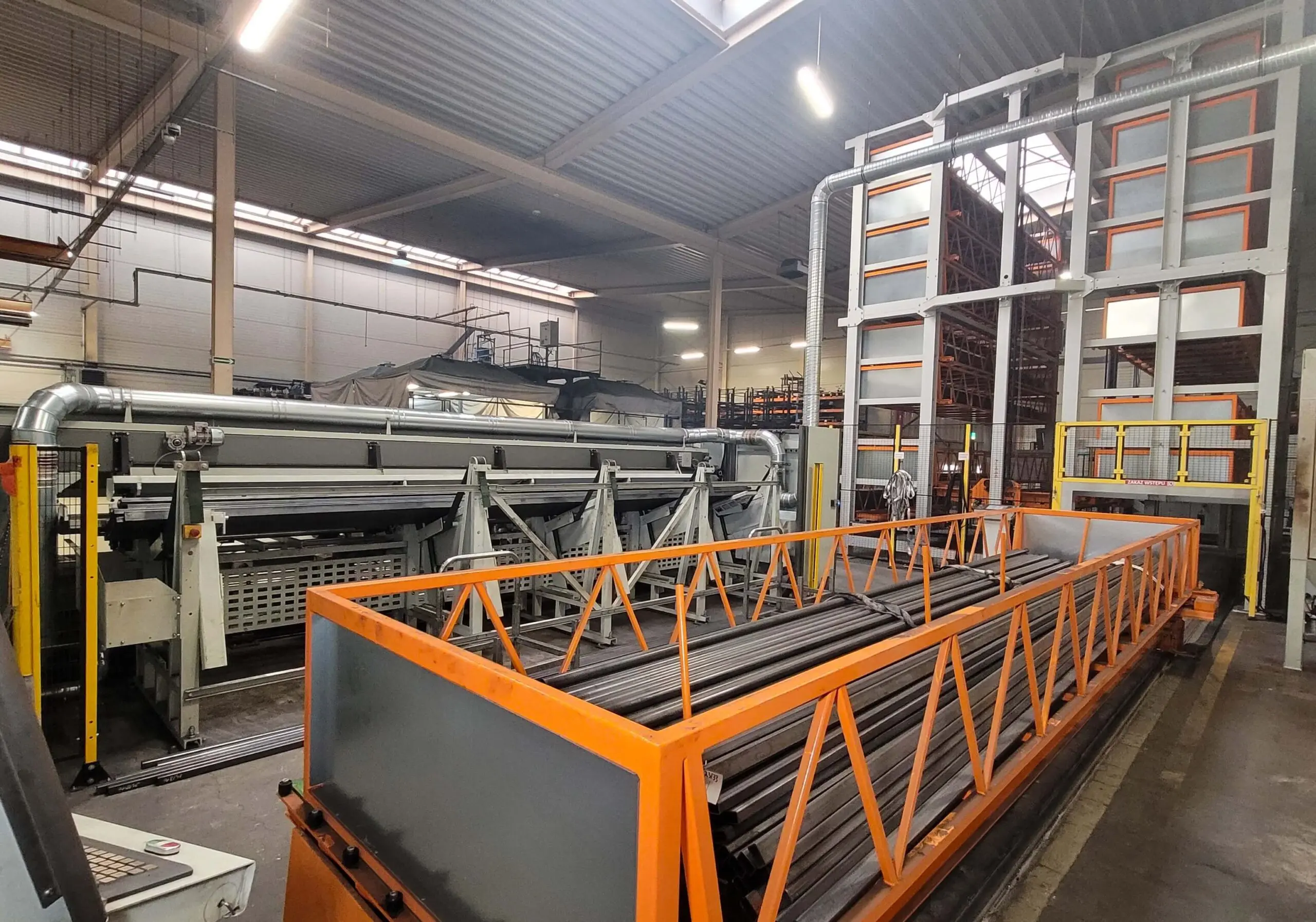

Rozładunkową – poruszającą się po długim boku półki, wyjeżdżającą do strefy wycinarki laserowej, w której pracuje suwnica, transportująca materiał do wycinarki.

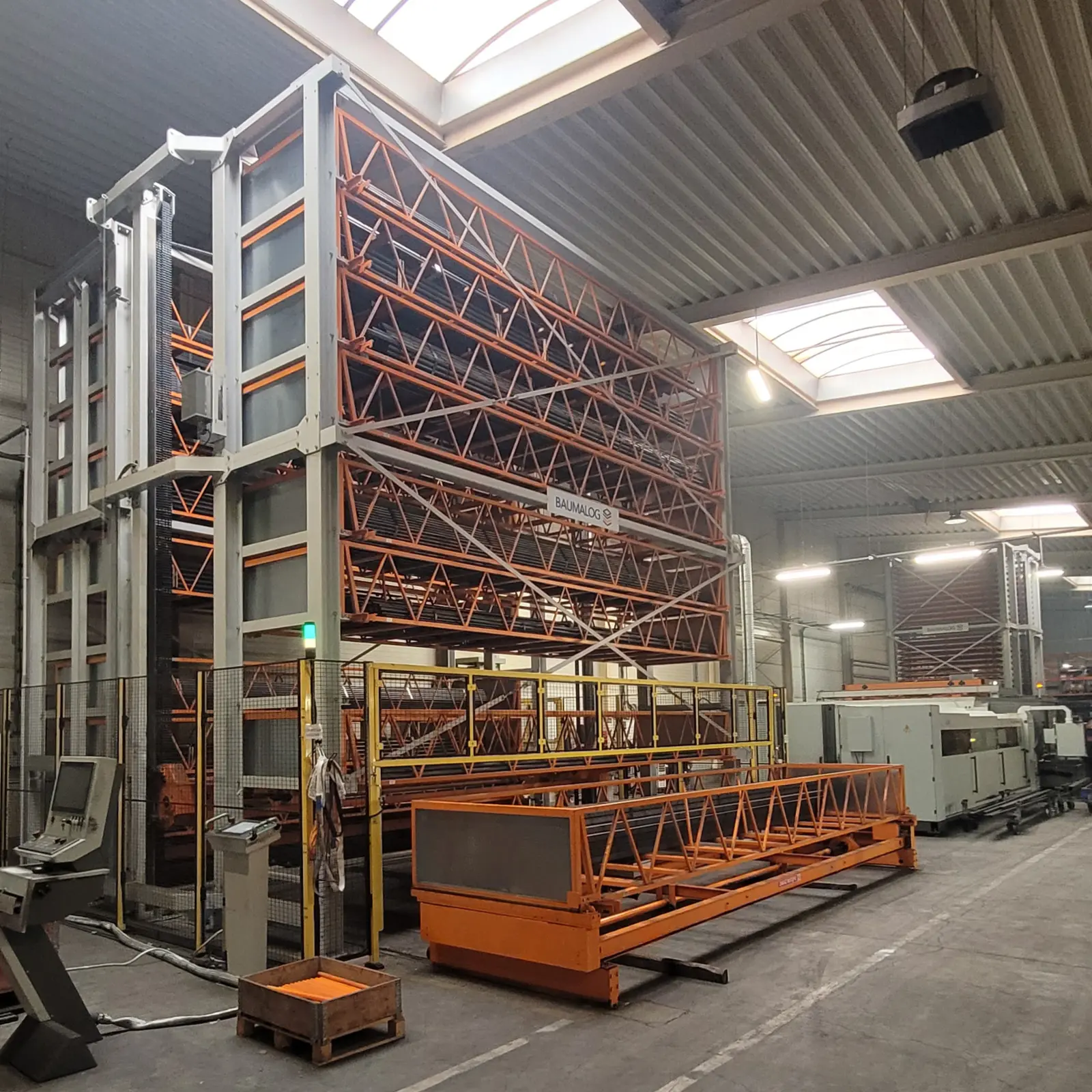

Kontrolę nad systemem daje oprogramowanie Smart WMS Standard, które umożliwia sterowanie systemem, również z poziomu dwóch pulpitów operatorskich, które znajdują się z dwóch stron magazynu TwinTower.

Rezultaty

Dane techniczne

Parametr	Wartość
Wysokość systemu	7 300 [mm]
Długość/szerokość półki	6 800 / 1 400 [mm]
Nośność półki	3 200 [kg]
Liczba półek	16
