Automatyzacja wycinarki laserowej

Odbiorca

Duńska grupa MBL jest wiodącym producentem standardowych i zindywidualizowanych rozwiązań dla branży rehabilitacyjnej oraz świadczy usługi produkcyjne dla firm zewnętrznych.

Charakterystyka

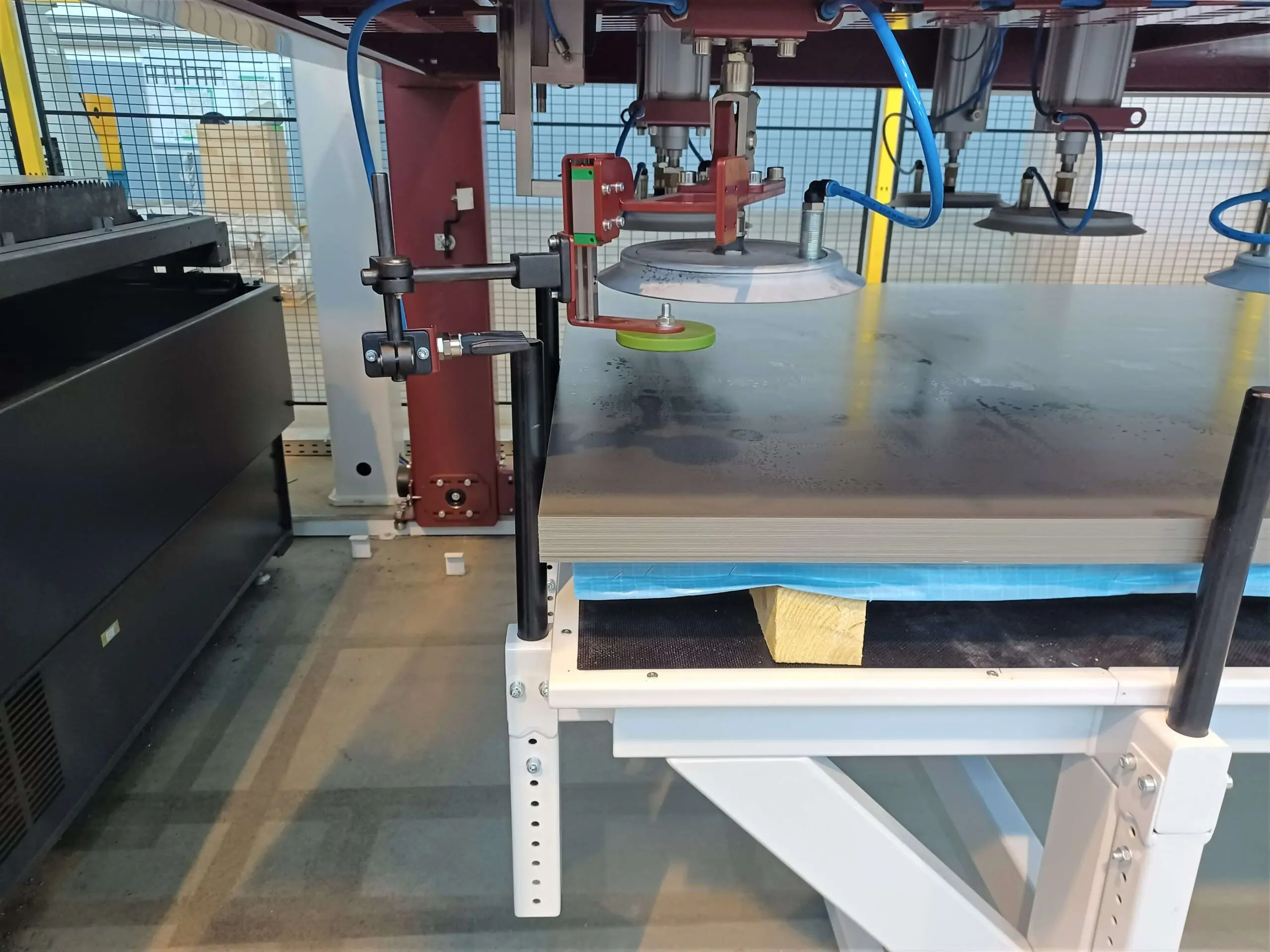

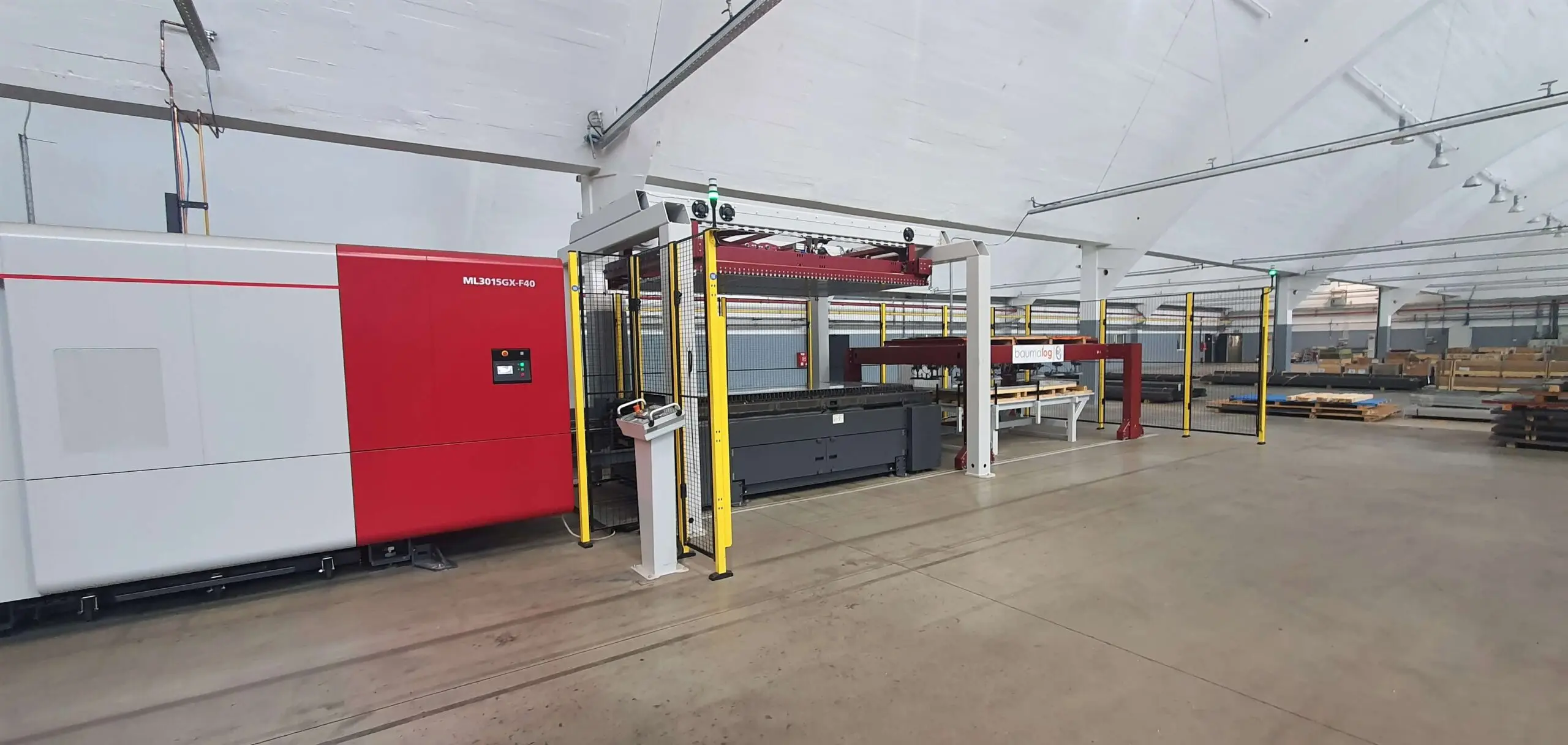

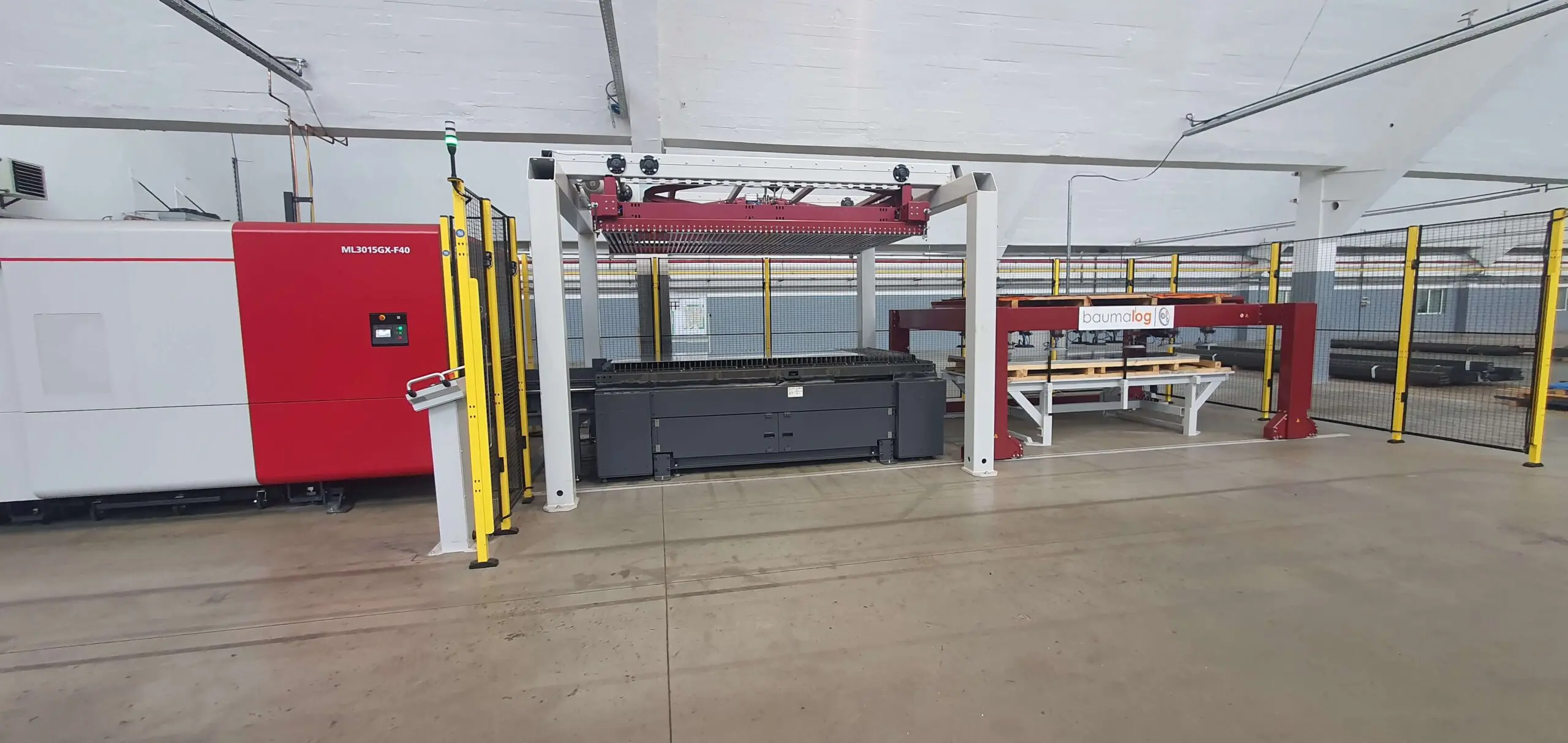

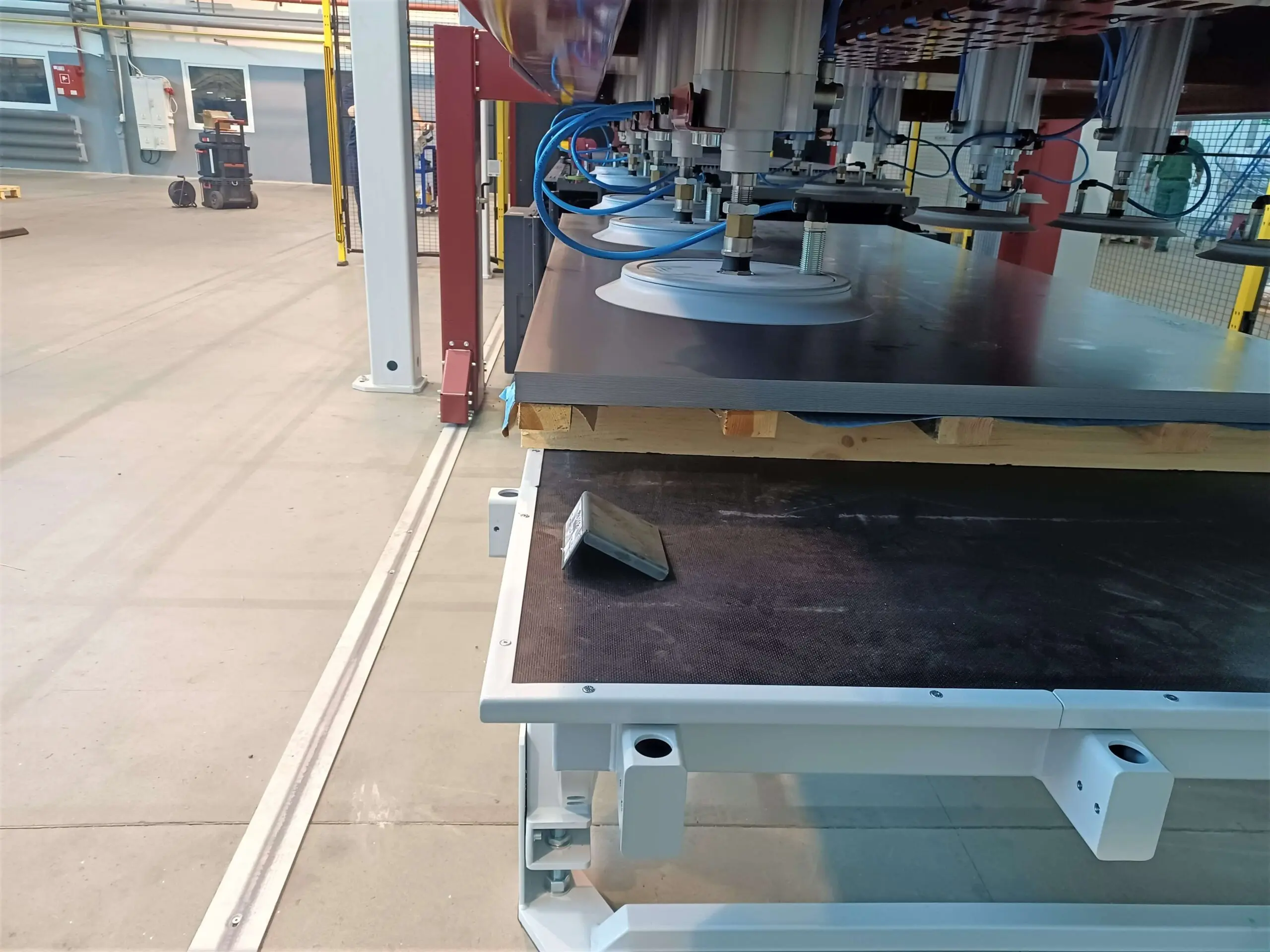

Polski oddział firmy, znajdujący się w Piotrkowie Trybunalskim, stale doskonali proces produkcyjny i stawia na jego automatyzację. Jedną z ostatnich inwestycji było wdrożenie wycinarki laserowej Mitsubishi serii GX-F, przeznaczonej do cięcie arkuszy o wymiarze maksymalnym 3 m x 1,5 m, która jest obsługiwana przez system Loader, automatyzujący dostarczanie surowych arkuszy na stół wycinarki i pobieranie wyciętych elementów. Loader posiada dwa pracujące niezależnie od siebie moduły – załadunkowy i rozładunkowy. Moduł załadunkowy wyposażony w zestaw podciśnieniowych przyssawek, dedykowany system separacji arkuszy blach oraz system pomiaru grubości blachy, dostarcza pojedyncze arkusze na stół wycinarki laserowej. Moduł rozładunkowy zawiera dwuczęściowe widły, które pobierają wycięte elementy ze stołu wycinarki i odkładają na paletę. Automatyzacja wycinarki laserowej gwarantuje uzyskanie wysokiej wydajności w cięciu oraz zapewnia wygodne i bezpieczne użytkowanie dla operatora. System Loader może zostać zintegrowany z wycinarkami różnych producentów.

Dane techniczne

ParametrWartość
Wysokość systemu3 200 [mm]
Długość/głębokość9 300/4 900 [mm]
Czas cyklu (załadunek-rozładunek)75 [s]

Media

Animacja przedstawiająca zasadę działania systemu.
