TwinTower na blachy i wycięte detale

Odbiorca

Vlastuin Truck- & Trailerservice B.V. specjalizuje się w budowie nadwozi ciężarówek i przyczep oraz konserwacji i przeglądach technicznych.

Charakterystyka

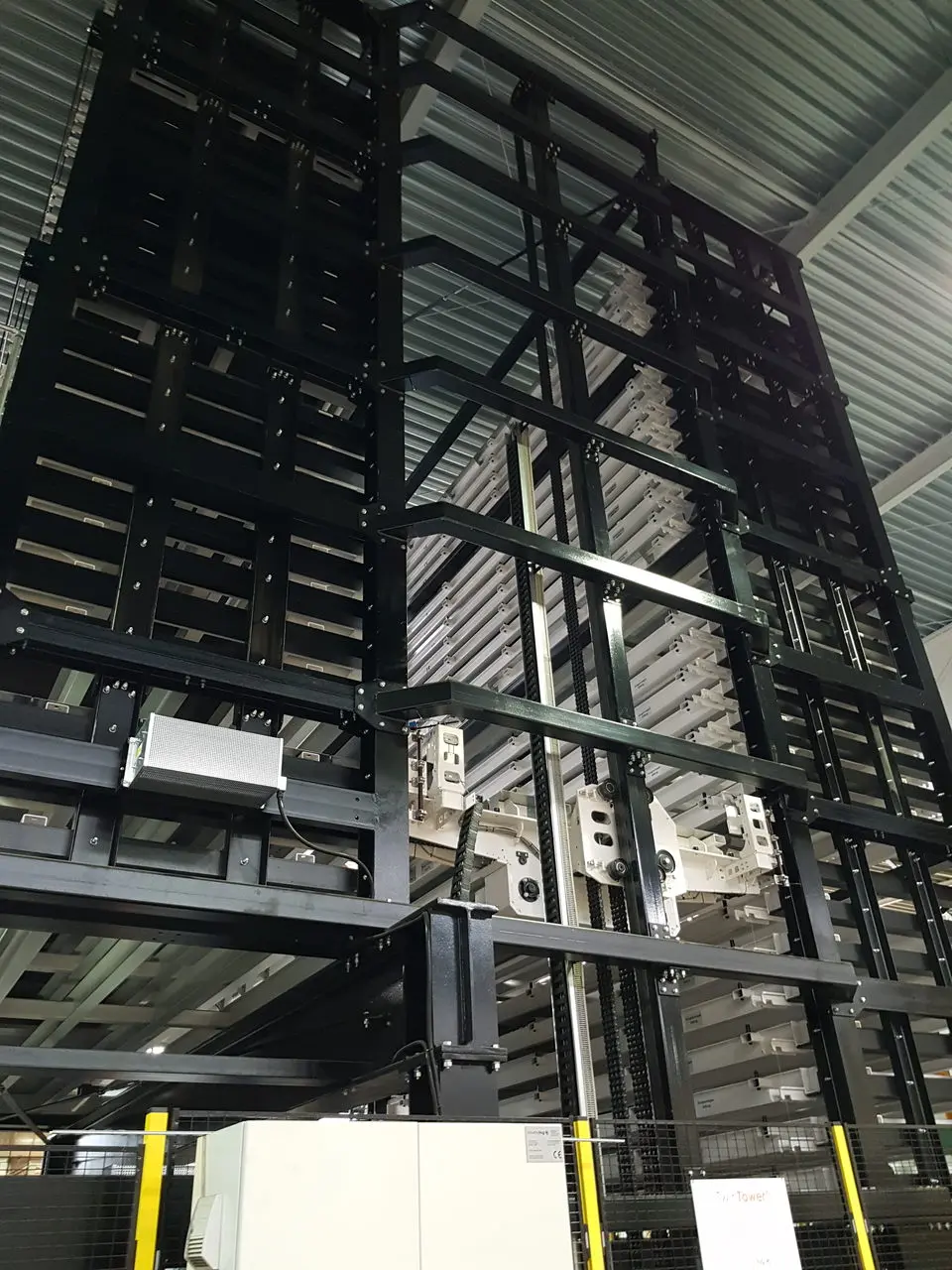

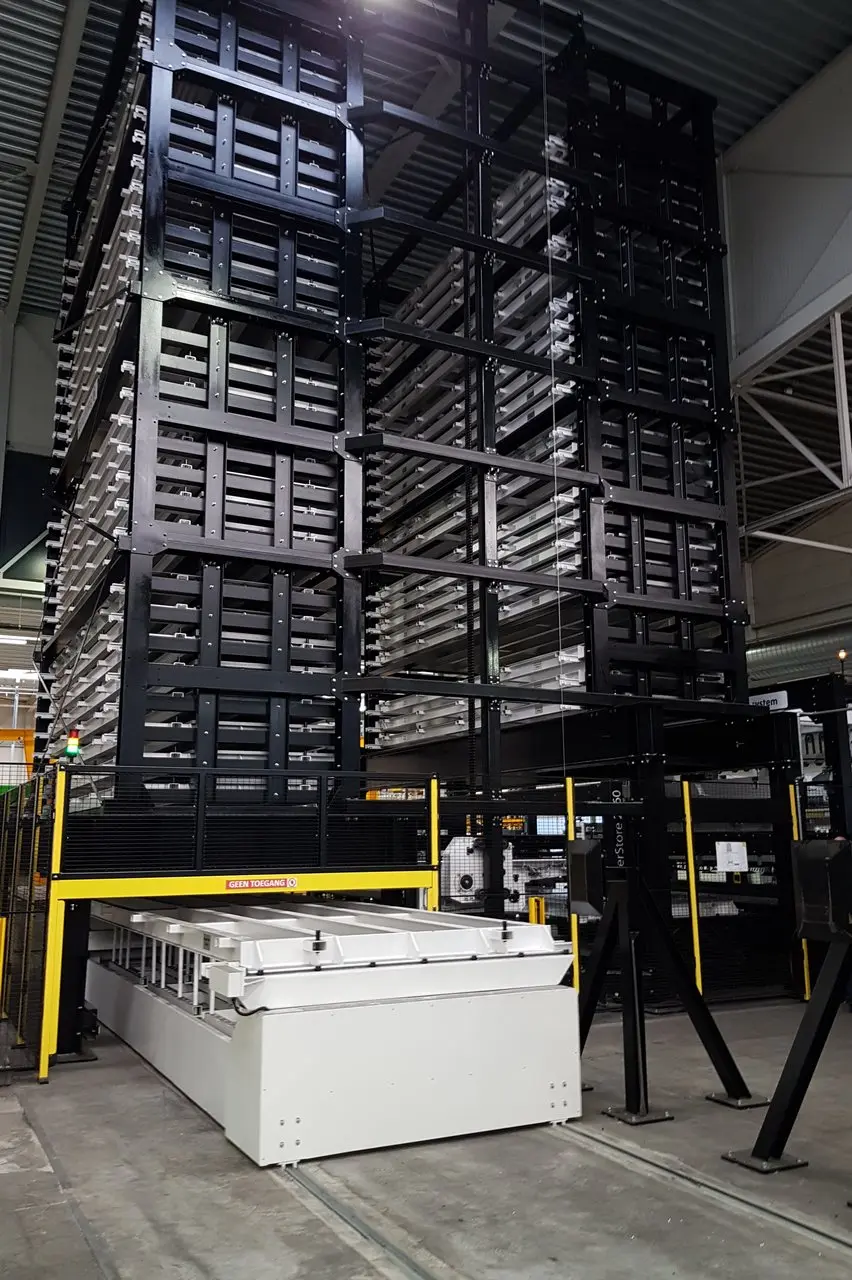

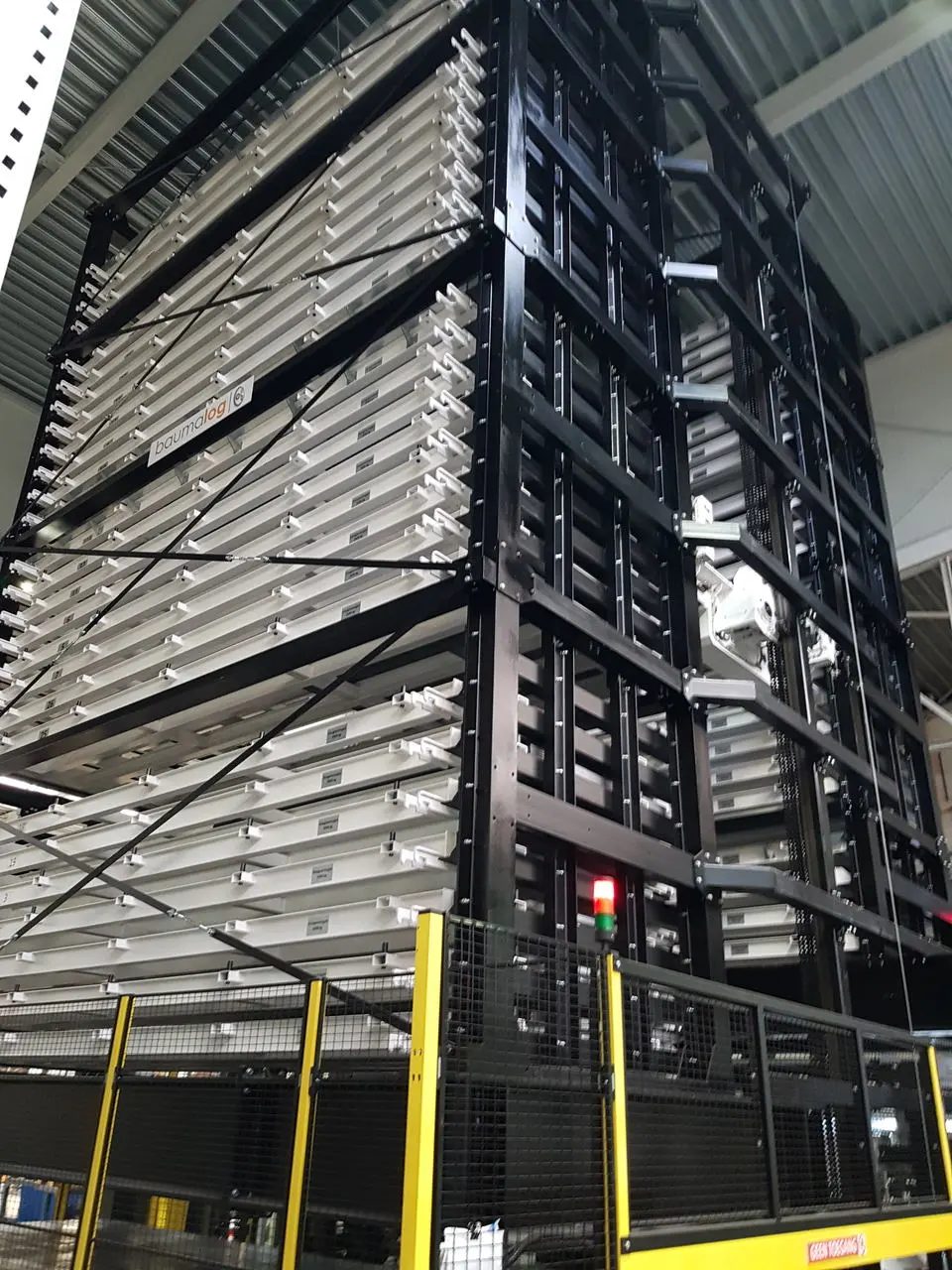

W związku ze wzrostem produkcji i potrzebą optymalizacji procesu magazynowania oraz przetwarzania arkuszy blach firma postanowiła wdrożyć regał automatyczny TwinTower zintegrowany z wycinarką laserową. TwinTower pozwala na składowanie znacznej ilości arkuszy blach o wymiarze 6000 x 2000 mm oraz detali z wycinarki laserowej. System magazynowy składa się z 2 kolumn składowania, umożliwiających magazynowanie materiałów znajdujących się na ruchomych półkach i jest zintegrowany z systemem załadunkowo-rozładunkowym wycinarki laserowej. TwinTower zawiera dwie stacje – pierwszą wyposażoną w depalaryzator, poruszającą się po torze, gdzie realizowana jest dostawa nowych pakietów arkuszy oraz drugą, dostarczającą i odbierającą arkusze z systemu załadunkowo-rozładunkowego wycinarki laserowej. Dzięki zastosowaniu takiego rozwiązania, oprócz zwolnienia przestrzeni w hali produkcyjnej, umożliwiono łatwy i szybki dostęp do arkuszy blach i wyciętych detali, które dodatkowo mogą być magazynowane na półkach systemu składowania. Magazyn składa się z konstrukcji nośnej o wysokości prawie 12 metrów, wyposażony jest w 52 półki o nośności 5000 kg w tym 8 pólek posiadających pełne wypełnienie dna na które są odkładane wycięte elementy z wycinarki laserowej. System składowania wyposażony jest w oprogramowanie Baumalog, które zapewnia obsługę niezbędnej bazy danych oraz możliwość przeprowadzania operacji załadunku, transportu i rozładunku, jak również pełną diagnostykę oraz ruchy manualne wszystkich napędów.

Dane techniczne

ParametrWartość
Wysokość systemu12 000 [mm]
Długość/szerokość półki6 150/2 100 [mm]
Nośność półki5 000 [kg]
Ilość półek52
Ładowność całkowita260 000 [kg]
