Automatyzacja lasera z magazynem

Odbiorca

Firma Altrad Montaż Sp. z o.o. obsługuje inwestycje budowlane w zakresie opracowania, transportu i montażu wysokiej jakości rusztowań i szalunków. Altrad Montaż działa na rynku od ponad 30 lat świadcząc usługi w zakresie doradztwa, technicznego opracowania oraz wynajmu odpowiednich rozwiązań dla różnego rodzaju projektów budowlanych. Firma posiada własny zakład produkcyjny, w którym powstają kluczowe elementy oferowanych rozwiązań.

Charakterystyka

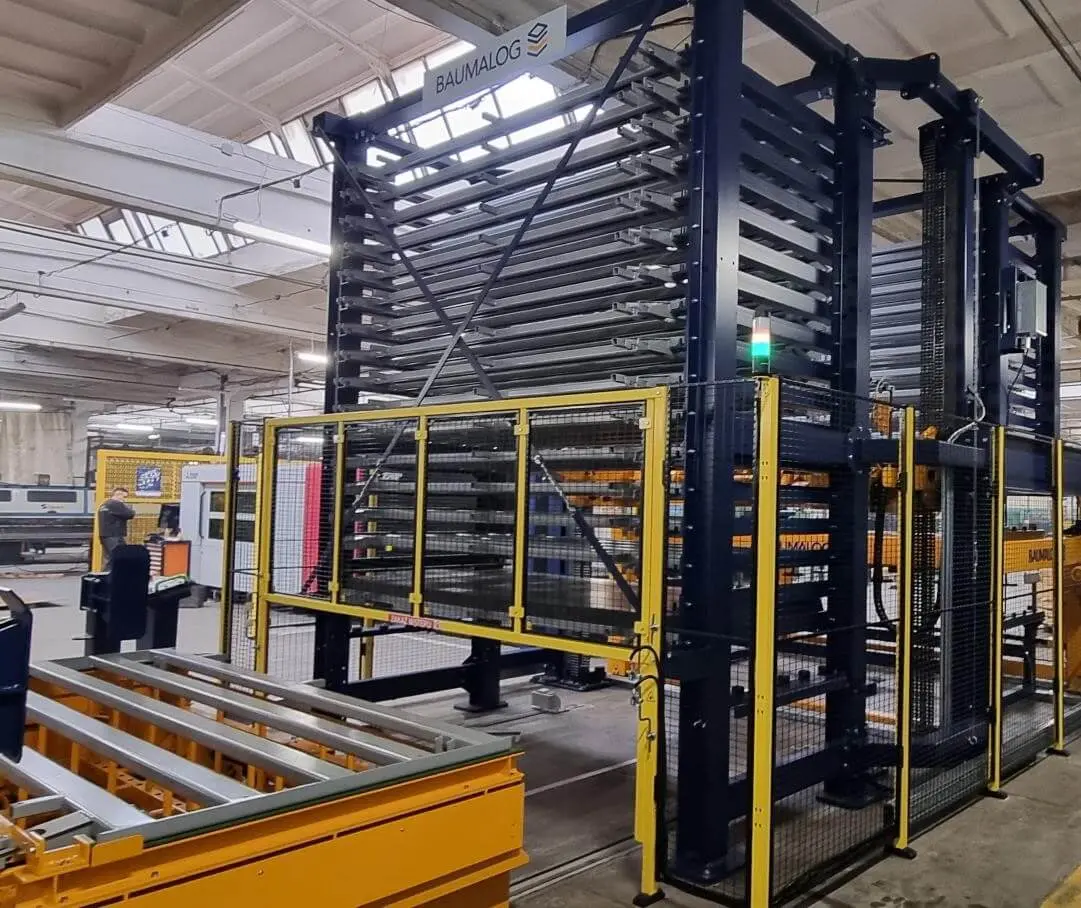

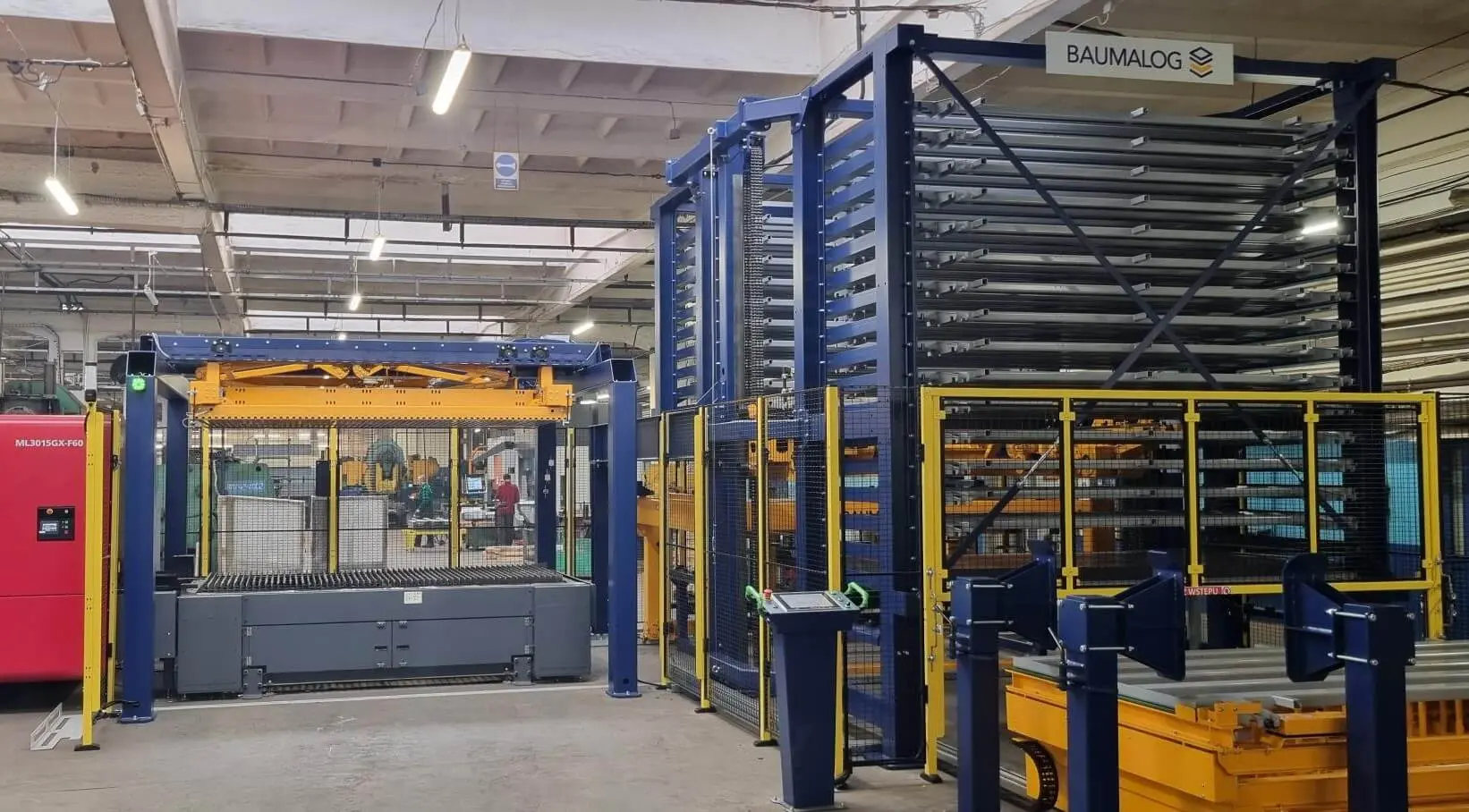

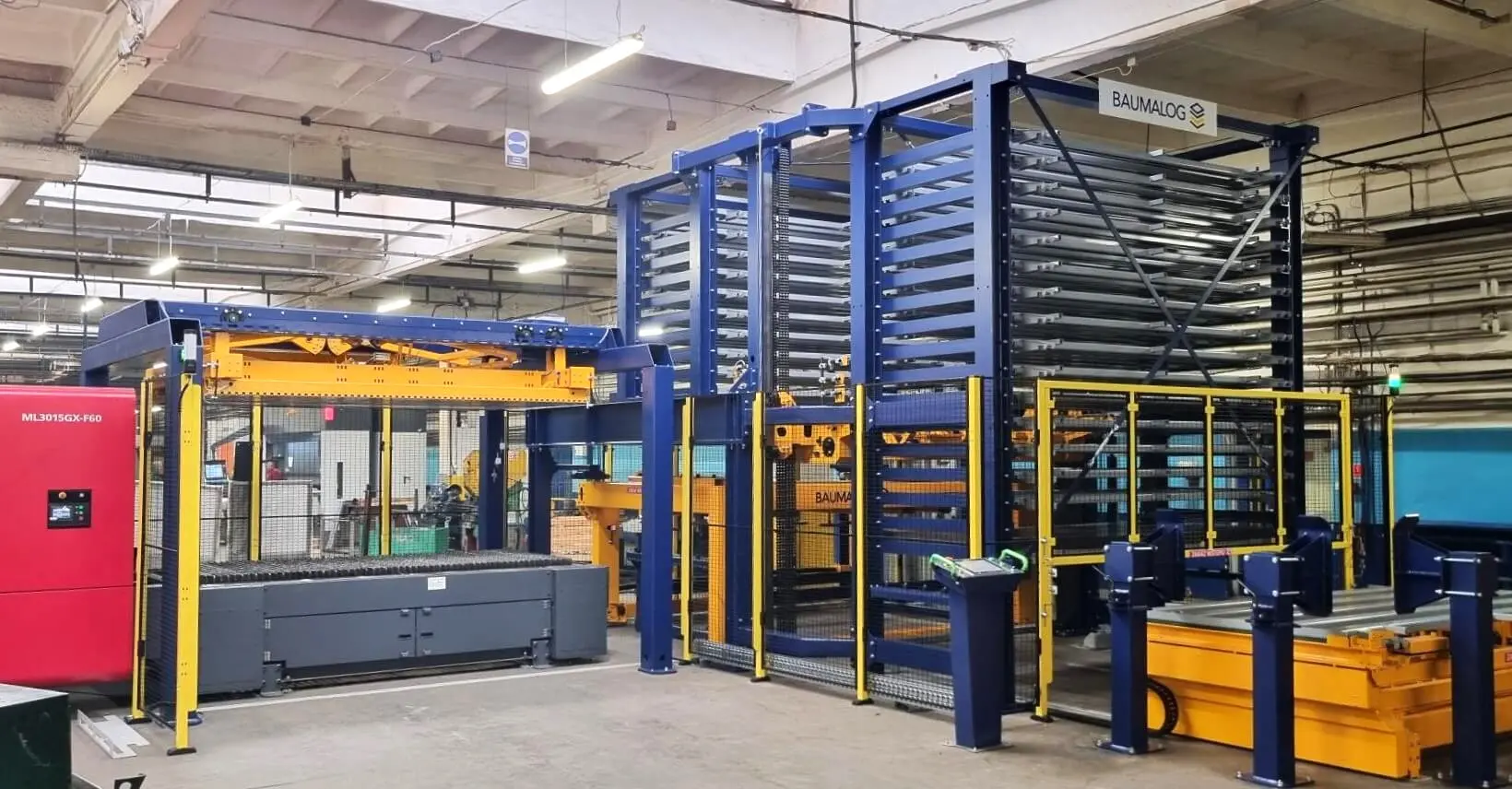

Wraz z instalacją nowej wycinarki laserowej Mitsubishi GX-F w zakładzie produkcyjnym firmy Altrad, zdecydowano się na zintegrowanie jej z systemem automatyzacji (Loader z magazynem). Automatyzacja lasera umożliwia autonomiczny załadunek i rozładunek oraz transport materiału pomiędzy wycinarką laserową, a automatycznym systemem składowania, który umiejscowiony został w bezpośrednim sąsiedztwie stołu lasera.

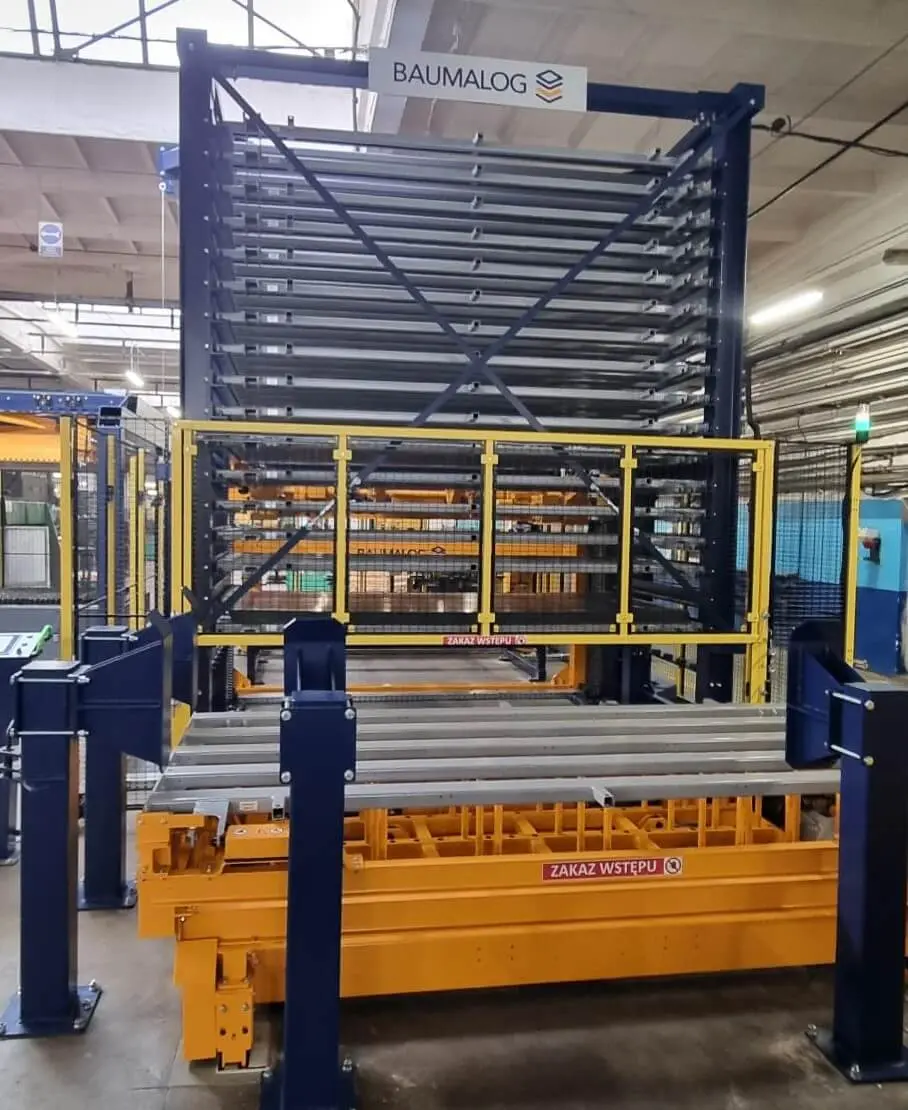

Bliskość magazynu automatycznego zwiększa dostępność składowanych asortymentów blach oraz daje możliwość szybkiego odłożenia na półkę wyciętych detali. Regał na blachy TwinTower zintegrowany z modułem automatyzacji posiada 27 półek o ładowności 3000 kg, co daje ładowność całkowitą na poziomie 81 000 kg, na powierzchni wynoszącej jedynie 35 m kw. Za pobranie materiału z automatycznego systemu składowania odpowiada moduł automatyzacji (Loader) wyposażony w zestaw dedykowanych ssawek podciśnieniowych oraz system separacji blachy, który odpowiada za pobranie pojedynczego arkusza z obszaru kolumny składowania i przetransportowanie go na stół wycinarki laserowej. Moduł automatyzacji lasera wyposażony jest również w dwuczęściowe widły służące do rozładunku detali wyciętych ze stołu roboczego wycinarki laserowej na półkę.

System automatyzacji wyposażony został w oprogramowanie Smart WMS Standard z modułem Planner Lite, dzięki któremu możliwe jest zarówno sterowanie działaniem magazynu i modułem automatyzacji, jak również zarządzanie kolejką zleceń realizowanych przez wycinarkę laserową. Zautomatyzowanie wielu powtarzalnych czynności oraz proste sterowanie całym procesem daje firmie Altrad możliwość wykorzystanie pełnej wydajności nowo wdrożonej wycinarki laserowej.

Dane techniczne

Parametr Wartość
Wysokość systemu 4 575 [mm]
Długość/szerokość półki 3 100/1 600 [mm]
Nośność półki 3 000 [kg]
Liczba półek 27
Ładowność całkowita 81 000 [kg]
Długość/szerokość systemu 9 200/7 700 [mm]
