Automatyzacja procesu cięcia laserowego

Opublikowano: 23 / 01 / 2024

Automatyzacja wycinarki laserowej MAZAK połączona z automatycznym systemem składowania blach.

---

Odbiorca

ATO Signage to polska firma, która specjalizuje się w produkcji podświetlanych oznakowań oraz wyposażenia sklepowego dla firm. ATO Signage dynamicznie się rozwija wprowadzając swoje produkty i usługi zarówno w Polsce, jak i za granicą. Ekspansja działalności firmy zrodziła konieczność rozszerzenia parku maszynowego, w celu sprostania nowym standardom produkcyjnym.

Charakterystyka

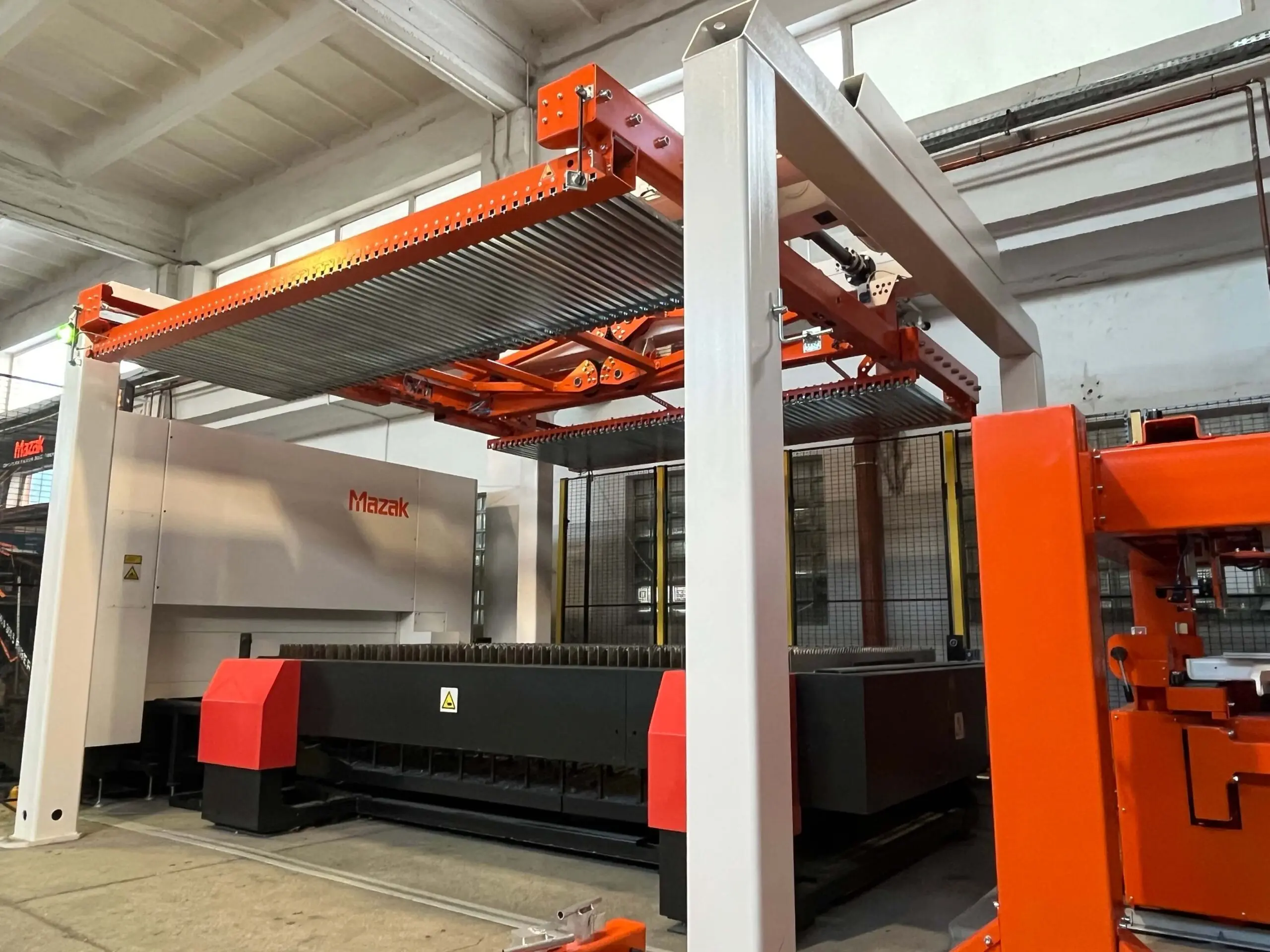

Firma ATO Signage wdrożyła na swoją halę produkcyjną wycinarkę laserową Mazak OPN3015 do cięcia arkuszy blach o wymiarach maksymalnych 3 m x 1,5 m. Wraz z wycinarką laserową firma zdecydowała się na zainstalowanie modułu automatyzacji połączonego z magazynem automatycznym, który pozwolił w pełni wykorzystać możliwości nowej maszyny obróbczej.

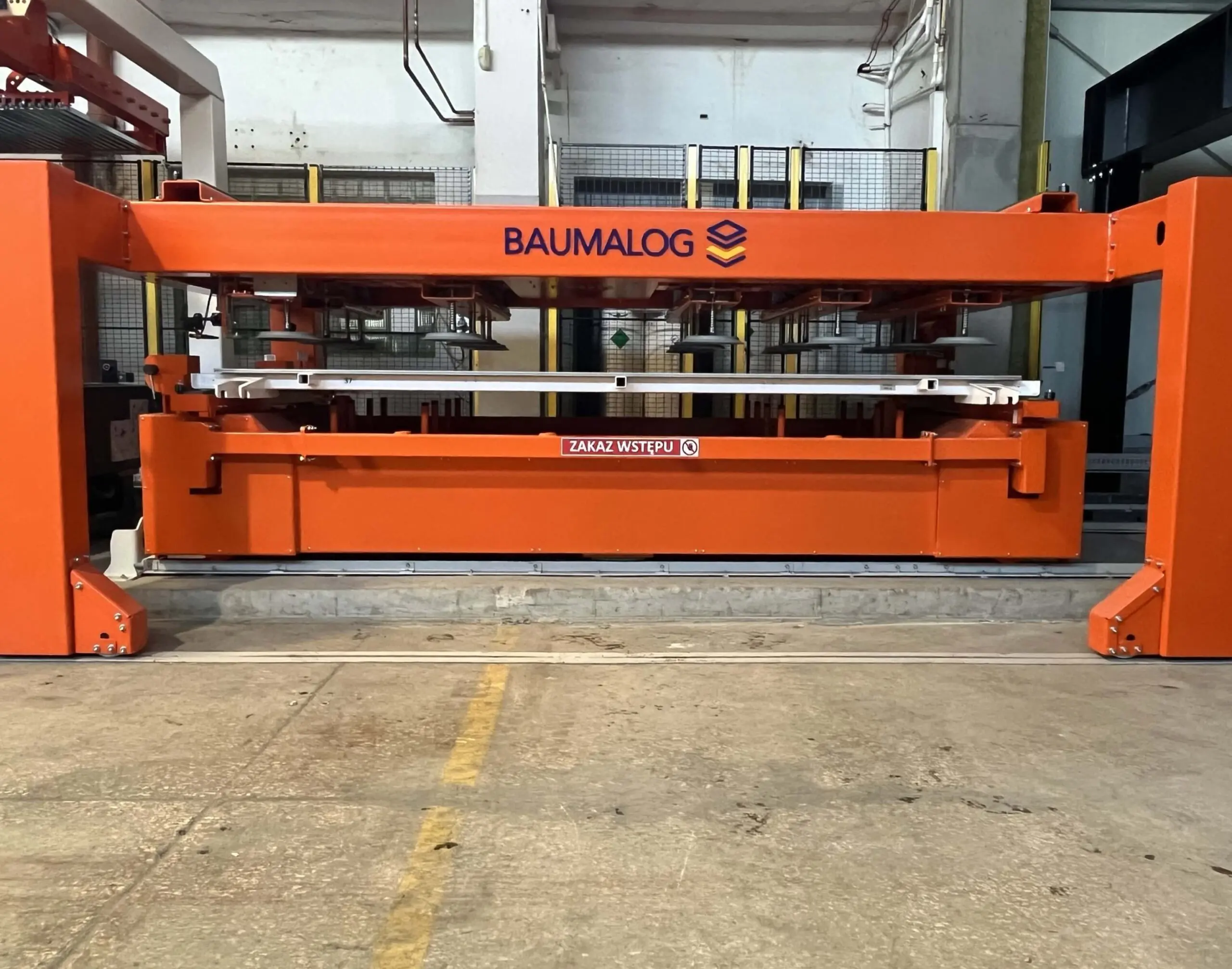

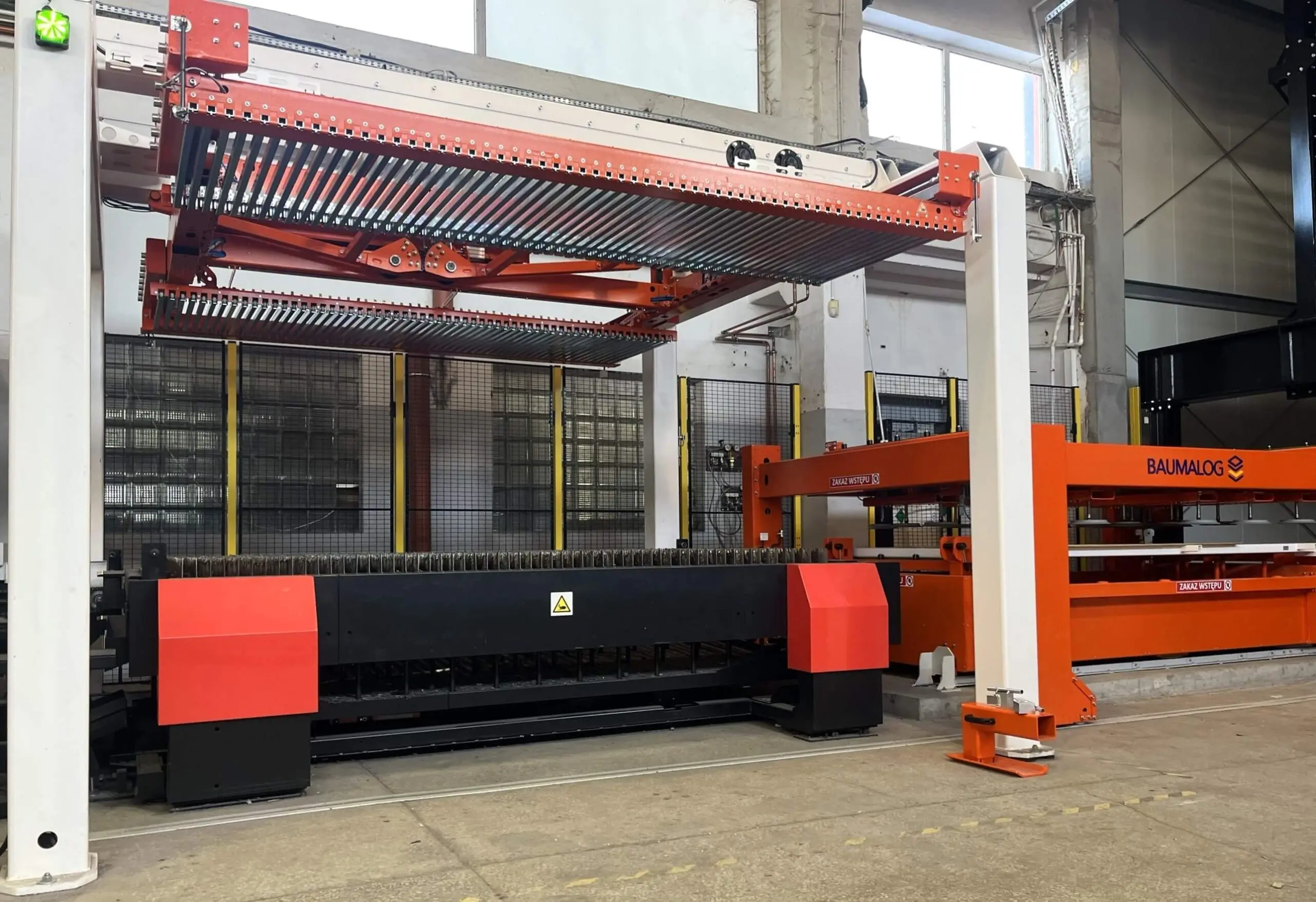

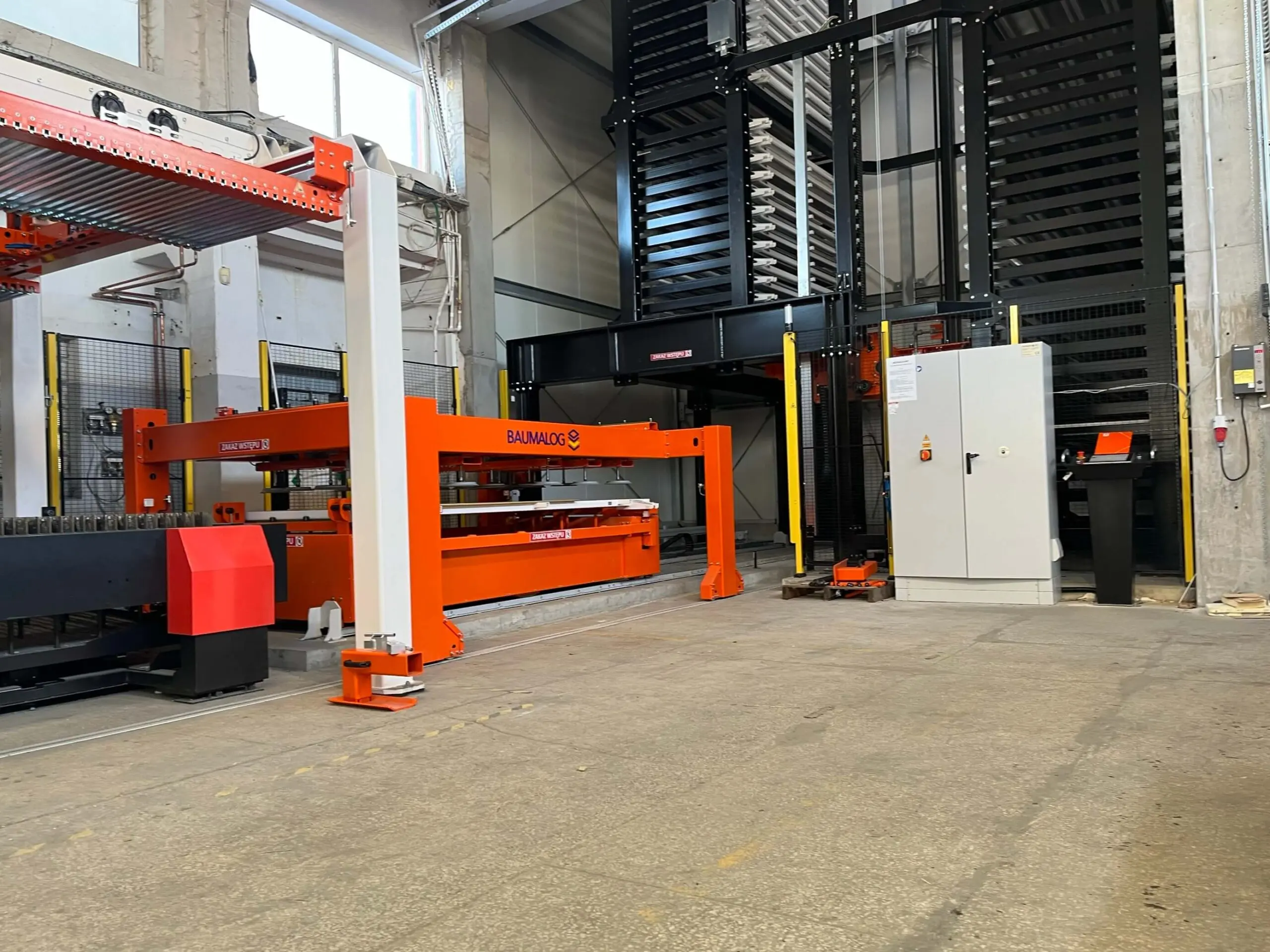

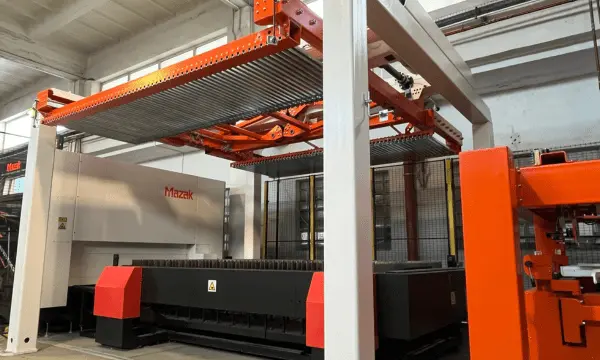

Zainstalowanie modułu automatyzacji pozwoliło na efektywne połączenie automatycznego systemu składowania z wycinarką laserową. Moduł załadunkowy Loader posiada trzy możliwe miejsca zatrzymania – nad stołem lasera, nad stacją dostępową po długim boku oraz w regale automatycznym. Ciągłość pracy wycinarki laserowej zapewnia połączenie z automatycznym systemem składowania TwinTower, który posiada 81 półek o ładowności 3000 kg. Całkowita ładowność magazynu automatycznego wynosi aż 243 000 kg. Część magazynowa umiejscowiona została na zewnątrz hali w zabudowie z płyty warstwowej. Dzięki temu, mimo niskiej hali możliwe jest wysokie składowanie w bezpośrednim połączeniu z częścią produkcyjną. Cały system automatyzacji procesu cięcia laserowego zintegrowany jest z oprogramowaniem SigmaNEST.

Dzięki wdrożeniu automatyzacji wycinarki laserowej, firma zyskuje możliwość pełnego wykorzystania mocy produkcyjnej nowego urządzenia, co przekłada się na wzrost efektywności i standardów produkcji.

Dane techniczne

Parametr	Wartość
Wysokość systemu	10 100 [mm]
Długość/szerokość półki	3 100/1600 [mm]
Nośność półki	3 000 [kg]
Liczba lokalizacji na półki w regale	81
Ładowność całkowita	243 000 [kg]
Długość/szerokość systemu	14 000/7 250 [mm]
